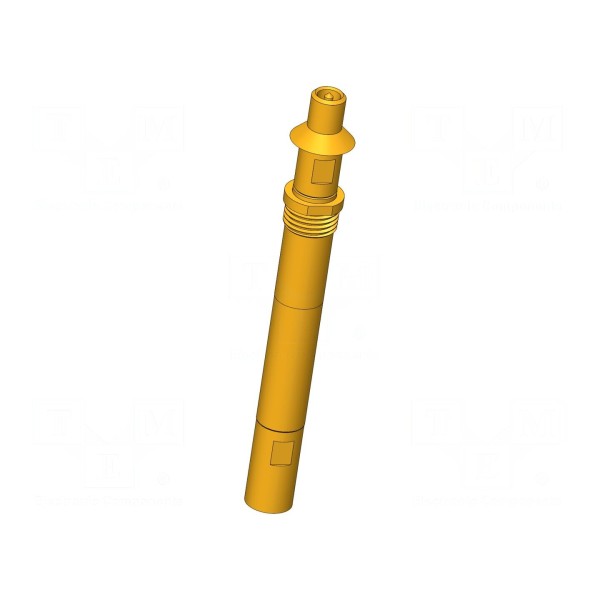

Igła testowa INGUN HFS-840 308 080 A 8042 ZE M

Igła testowa INGUN HFS-840 308 080 A 8042 ZE M

Igła testowa 3A, 50Ω, 4GHz, ugięcie robocze 2mm

Igła testowa INGUN HFS-840 308 080 A 8042 ZE M to element pomiarowy o impedancji 50Ω, przystosowany do pracy przy częstotliwościach do 4GHz. Komponent charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja typu samoczyszczącego wykorzystuje materiał CuBe ze złoconym pokryciem styku, co zapewnia stabilność parametrów połączeniowych.

Końcówka igły posiada średnicę 0,8mm i kształt główki 42 (stożek). Element przeznaczony jest do montażu wkręcanego. Parametry mechaniczne obejmują siłę ugięcia sprężyny wynoszącą 8N oraz ugięcie robocze 2mm przy maksymalnym ugięciu do 3,7mm. Urządzenie może pracować w szerokim zakresie temperatur od -40°C do 80°C.

Wymiary zewnętrzne komponentu to 43mm długości całkowitej oraz średnica kołnierza wynosząca 6mm. Budowa igły pozwala na jej zastosowanie w precyzyjnych układach testowych wymagających zachowania stałej impedancji oraz niezawodnego kontaktu elektrycznego.
