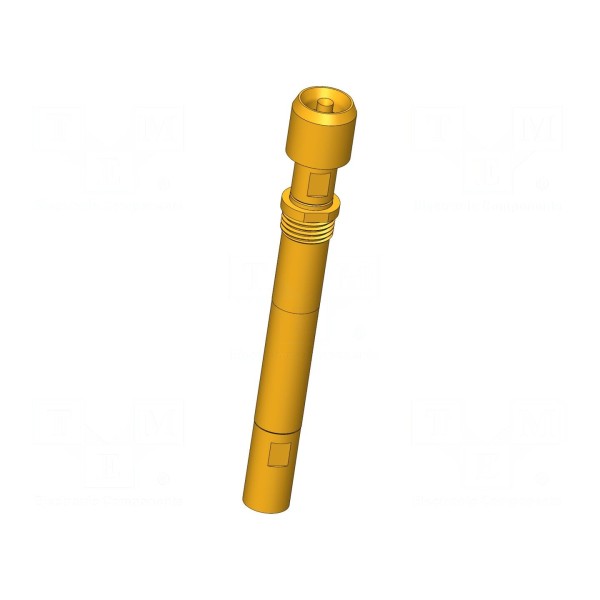

Igła testowa INGUN HFS-840 303 150 A 8042 RF3 M

Igła testowa INGUN HFS-840 303 150 A 8042 RF3 M

Igła testowa 3A, ugięcie robocze 2mm, końcówka 1,5mm

Igła testowa HFS-840 303 150 A 8042 RF3 M przeznaczona jest do precyzyjnych pomiarów, charakteryzując się prądem znamionowym na poziomie 3A oraz maksymalną częstotliwością pracy 4GHz. Element wyposażony jest w końcówkę o średnicy 1,5mm o kształcie odwróconego stożka (główka 42). Konstrukcja bazuje na miedzi berylowej (CuBe) z pozłacaną powłoką styku, co zapewnia stabilność parametrów w zakresie temperatur pracy od -40°C do 80°C.

Komponent posiada impedancję 50Ω oraz wytrzymałość dielektryczną 1,1kV. Ugięcie sprężyny wynosi 2mm w trybie roboczym oraz maksymalnie 3,7mm przy sile nacisku 8N. Zewnętrzna powłoka przewodu obsługuje prąd maksymalny do 10A, a sama konstrukcja umożliwia wkręcany montaż igły w urządzeniu.

Wymiary fizyczne elementu obejmują długość całkowitą 43,2mm oraz średnicę kołnierza 6,1mm. Produkt jest kompatybilny z wymiennym przewodnikiem zewnętrznym o oznaczeniu KO-810142610A-FRF3-A.
