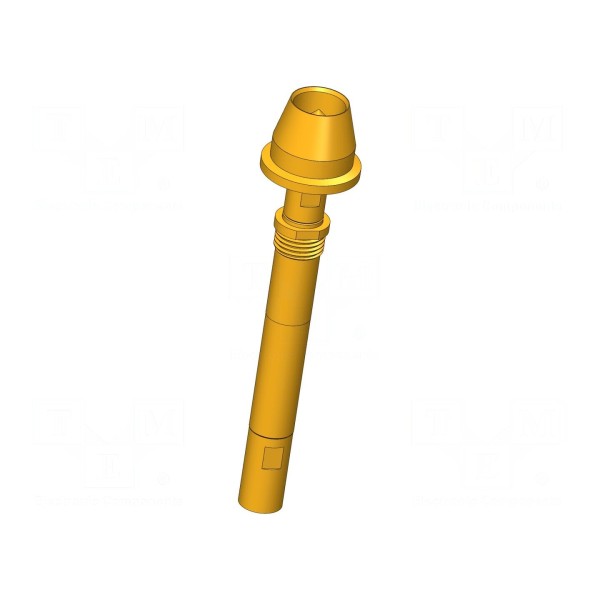

Igła testowa INGUN HFS-840 358 180 A 8042 QS M

Igła testowa INGUN HFS-840 358 180 A 8042 QS M

Igła testowa 3A, 4GHz, 50Ω, ⌀1,8mm, siła 8N

Igła testowa charakteryzuje się prądem znamionowym 3A oraz impedancją wynoszącą 50Ω. Element ten przystosowany jest do pracy z częstotliwością do 4GHz, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki w kształcie główki 42 ze stożkiem o średnicy 1,8mm oraz funkcja samoczyszczenia wpływają na parametry użytkowe podczas testów.

Zastosowany materiał styku to miedź berylowa (CuBe) z powłoką złoconą. Igła cechuje się siłą ugięcia sprężyny na poziomie 8N, przy ugięciu roboczym 2mm oraz ugięciu maksymalnym 2,7mm. Element jest przeznaczony do montażu wkręcanego, a jego całkowita długość wynosi 45,9mm przy średnicy kołnierza 10mm.

Podzespół może być eksploatowany w temperaturze otoczenia od -40°C do 80°C. Wykorzystane materiały i parametry techniczne pozwalają na zastosowanie elementu w układach wymagających stabilnego połączenia pomiarowego.
