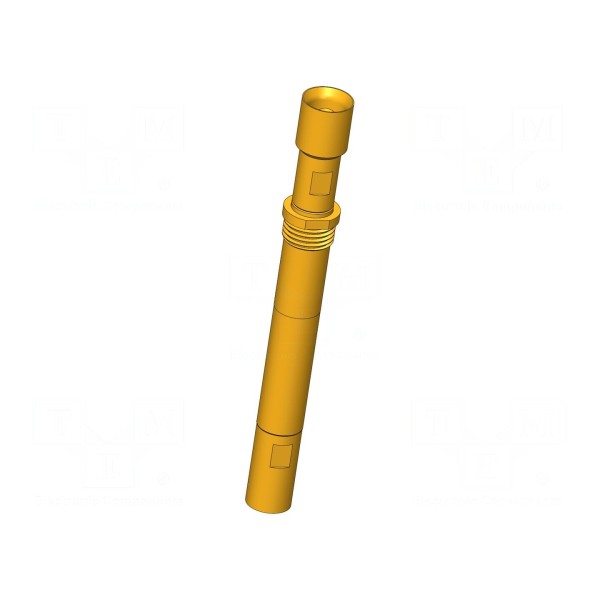

Igła testowa INGUN HFS-840 303 150 A 5343 YM

Igła testowa INGUN HFS-840 303 150 A 5343 YM

Igła testowa 3A, ugięcie 2mm, wkręcana, impedancja 50Ω

Igła testowa INGUN HFS-840 303 150 A 5343 YM przeznaczona jest do zadań pomiarowych wymagających wysokiej precyzji w pasmach częstotliwości do 4 GHz. Element charakteryzuje się impedancją 50 Ω oraz prądem znamionowym na poziomie 3 A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10 A. Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne parametry elektryczne w zakresie temperatur pracy od -40 do 80°C.

Wymiary igły obejmują całkowitą długość 44,4 mm oraz średnicę kołnierza 5 mm. Końcówka o średnicy 1,5 mm posiada geometrię w kształcie odwróconego stożka (główka 43). Montaż elementu odbywa się poprzez wkręcanie, co pozwala na bezpieczne osadzenie w układzie testowym. Siła ugięcia sprężyny wynosi 5,3 N, przy ugięciu roboczym 2 mm i maksymalnym ugięciu 3,7 mm.

Produkt wyposażony jest w wymienny przewodnik zewnętrzny o oznaczeniu KO-810143500A-Y, co umożliwia serwisowanie i utrzymanie sprawności igły podczas eksploatacji.
