Igła testowa INGUN HFS-840 308 080 A 9942 ZE3 M

Igła testowa INGUN HFS-840 308 080 A 9942 ZE3 M

Igła testowa 3A, ugięcie robocze 2mm, końcówka stożkowa

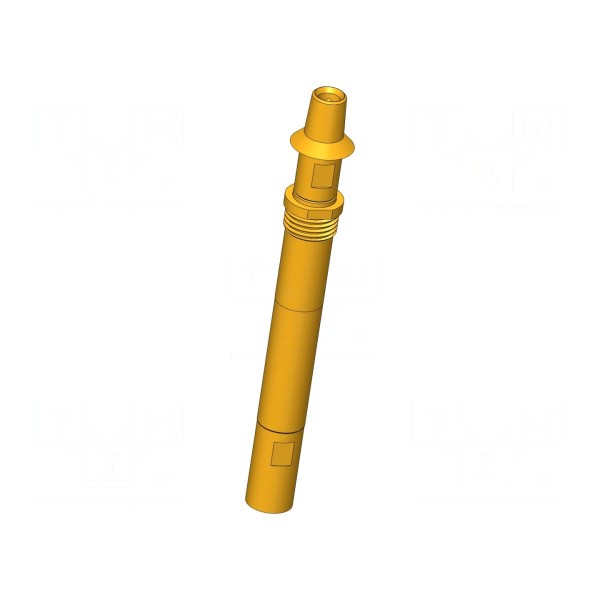

Igła testowa INGUN HFS-840 308 080 A 9942 ZE3 M to element pomiarowy o impedancji 50Ω, przeznaczony do pracy z częstotliwościami do 4GHz. Komponent wyposażono w końcówkę typu główka 42 o kształcie stożka oraz średnicy 0,8mm. Urządzenie charakteryzuje się prądem znamionowym 3A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A.

Konstrukcja wykonana z CuBe z pozłacaną powierzchnią styku zapewnia właściwości samoczyszczące podczas eksploatacji. Siła ugięcia sprężyny wynosi 10N, przy ugięciu roboczym 2mm i maksymalnym ugięciu sprężyn 3,7mm. Komponent przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Element posiada długość 43,4mm oraz średnicę kołnierza 6mm. Montaż igły odbywa się poprzez wkręcanie, co pozwala na stabilne osadzenie w układach pomiarowych.
