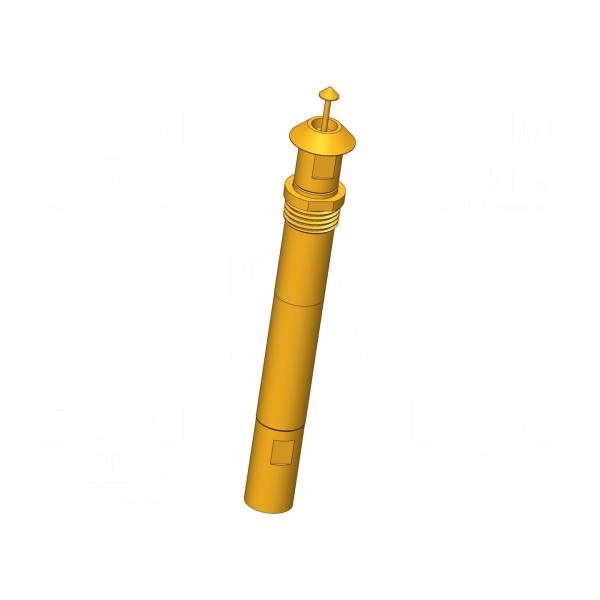

Igła testowa INGUN HFS-840 308 180 A 9942 E M

Igła testowa INGUN HFS-840 308 180 A 9942 E M

Igła testowa 3A, 50Ω, 4GHz, główka 42, stożek

Igła testowa INGUN HFS-840 308 180 A 9942 E M jest przeznaczona do precyzyjnych pomiarów elektrycznych, charakteryzując się impedancją 50Ω oraz pasmem częstotliwości pracy do 4GHz. Element wykonany został z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne połączenie. Zastosowana końcówka o średnicy 1,8mm posiada kształt stożka (główka 42) oraz właściwości samoczyszczące.

Parametry techniczne igły obejmują prąd znamionowy 3A oraz wytrzymałość dielektryczną na poziomie 1,1kV, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 10A. Siła ugięcia sprężyny określona jest na 10N, przy skoku roboczym wynoszącym 2mm i skoku maksymalnym 3,7mm. Element przystosowany jest do pracy w zakresie temperatur od -40°C do 80°C.

Konstrukcja igły o całkowitej długości 43mm posiada kołnierz o średnicy 6mm. Montaż elementu odbywa się poprzez wkręcanie, co pozwala na stabilne osadzenie w gnieździe pomiarowym.
