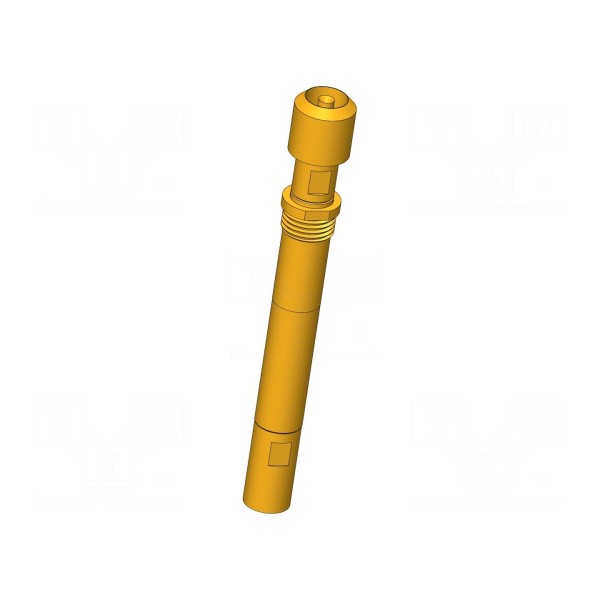

Igła testowa INGUN HFS-840 303 150 A 9942 FS1 M

Igła testowa INGUN HFS-840 303 150 A 9942 FS1 M

Igła testowa 3A, 50Ω, pasmo 4GHz, ugięcie do 3,7mm

Igła testowa przeznaczona jest do zadań pomiarowych wymagających transmisji sygnałów o częstotliwości do 4GHz oraz impedancji 50Ω. Komponent oferuje prąd znamionowy na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Element cechuje się wytrzymałością dielektryczną 1,1kV oraz szerokim zakresem temperatury pracy od -40°C do 80°C.

Konstrukcja opiera się na materiale CuBe ze złoconą powłoką styku, co zapewnia stabilność połączeń. Główka typu 42 posiada odwrócony kształt stożka o średnicy 1,5mm. Element montowany jest poprzez wkręcanie, co pozwala na pewne osadzenie w układzie testowym.

Wymiary zewnętrzne obejmują średnicę kołnierza 5,8mm oraz całkowitą długość 43,2mm. Igła oferuje ugięcie sprężyn robocze 2mm oraz maksymalne ugięcie 3,7mm przy sile nacisku 10N.
