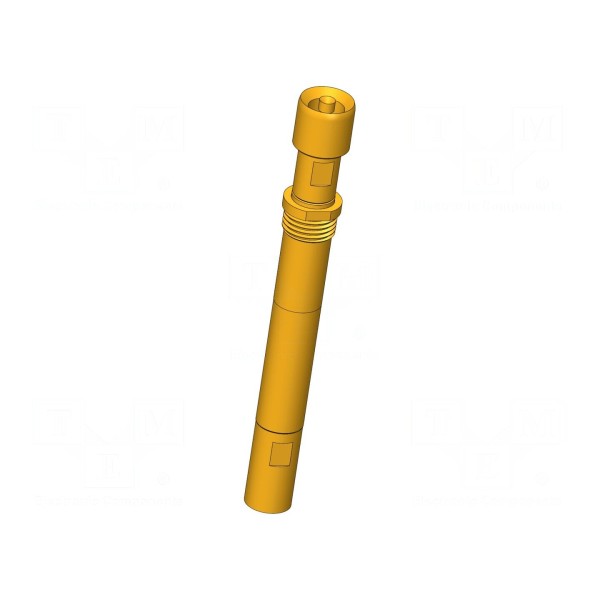

Igła testowa INGUN HFS-840 303 150 A 5343 E3 M

Igła testowa INGUN HFS-840 303 150 A 5343 E3 M

Igła testowa 3A, impedancja 50Ω, częstotliwość do 4GHz

Igła testowa INGUN HFS-840 303 150 A 5343 E3 M to komponent o impedancji 50Ω, przeznaczony do pracy przy częstotliwościach sięgających 4GHz. Element charakteryzuje się prądem znamionowym 3A, natomiast maksymalny prąd powłoki zewnętrznej wynosi 10A. Produkt wykonany jest z miedzi berylowej (CuBe) z powierzchnią styku pokrytą warstwą złota.

Końcówka typu główka 43 ma średnicę 1,5mm i posiada kształt odwróconego stożka. Mechanizm sprężynowy zapewnia siłę ugięcia na poziomie 5,3N, przy ugięciu roboczym 2mm i maksymalnym ugięciu 3,7mm. Element jest przeznaczony do montażu wkręcanego, a jego całkowita długość wynosi 43mm przy średnicy kołnierza 5,35mm.

Urządzenie przystosowane jest do eksploatacji w zakresie temperatur roboczych od -40°C do 80°C. Dzięki swojej budowie i parametrom elektrycznym, igła znajduje zastosowanie w systemach pomiarowych wymagających precyzyjnego styku elektrycznego w szerokim paśmie częstotliwości.
