Igła testowa INGUN HFS-840 303 150 A 9943 E3 M

Igła testowa INGUN HFS-840 303 150 A 9943 E3 M

Igła testowa 3A, 4GHz, ugięcie 2mm / 3,7mm

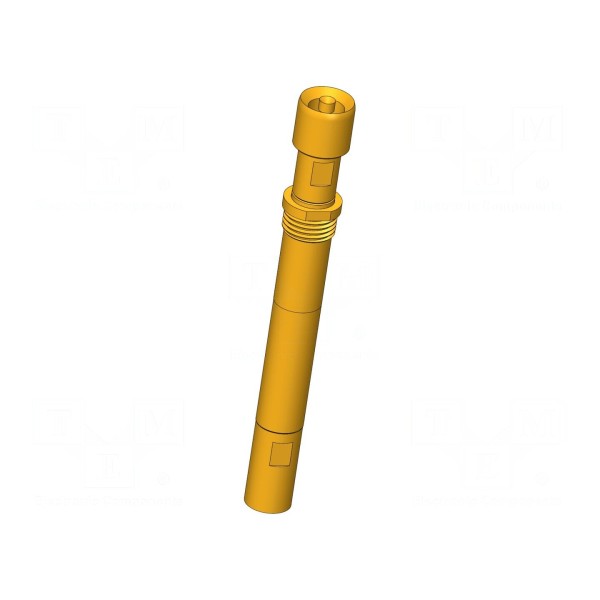

Igła testowa INGUN HFS-840 303 150 A 9943 E3 M przeznaczona jest do precyzyjnych zastosowań pomiarowych, charakteryzując się impedancją 50Ω oraz obsługą częstotliwości do 4GHz. Element zapewnia prąd znamionowy na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Konstrukcja końcówki oparta jest na główce typu 43 o kształcie odwróconego stożka i średnicy 1,5mm.

Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 2mm oraz ugięcie maksymalne 3,7mm przy sile nacisku 10N. Komponent wykonany jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia właściwe parametry przewodzenia. Całkowita długość igły wynosi 43mm, a średnica kołnierza 5,35mm.

Montaż elementu realizowany jest za pomocą połączenia wkręcanego. Igła przystosowana jest do pracy w warunkach temperaturowych mieszczących się w zakresie od -40°C do 80°C.
