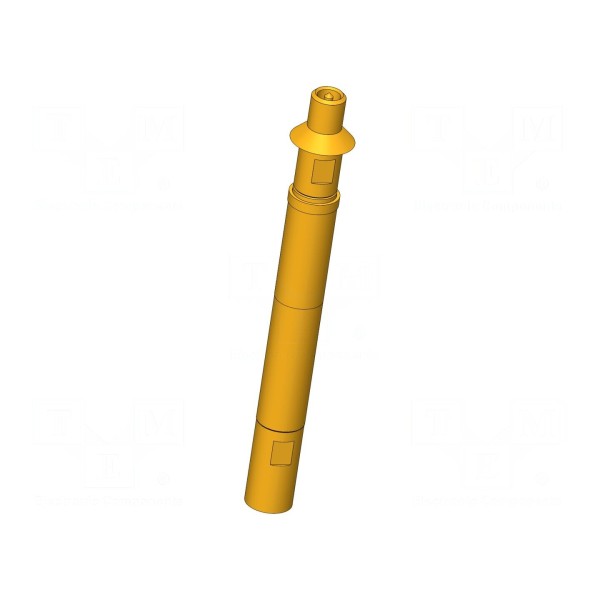

Igła testowa INGUN HFS-840 308 080 A 9342 ZE

Igła testowa INGUN HFS-840 308 080 A 9342 ZE

Igła testowa 3A, ugięcie robocze 2mm, kształt główka 42

Igła testowa INGUN HFS-840 308 080 A 9342 ZE została zaprojektowana do precyzyjnych pomiarów, oferując prąd znamionowy na poziomie 3A oraz maksymalny prąd powłoki zewnętrznej wynoszący 10A. Element charakteryzuje się impedancją 50Ω i pozwala na pracę przy częstotliwościach do 4GHz. Zastosowany mechanizm samoczyszczący zapewnia stabilne połączenie w wymagających warunkach eksploatacyjnych w zakresie temperatur od -40 do 80°C.

Konstrukcja igły obejmuje końcówkę o średnicy 0,8mm w kształcie stożka (główka 42), wykonaną z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Całkowita długość komponentu wynosi 43mm, a średnica kołnierza to 6mm. Element jest przeznaczony do montażu wtykowego.

Zakres ugięcia sprężyny w tym modelu wynosi 2mm (robocze) oraz 3,7mm (maksymalne), przy sile nacisku 9,3N. Parametry te pozwalają na zastosowanie igły w systemach testowych wymagających pewnego styku elektrycznego przy dużej częstotliwości pracy.
