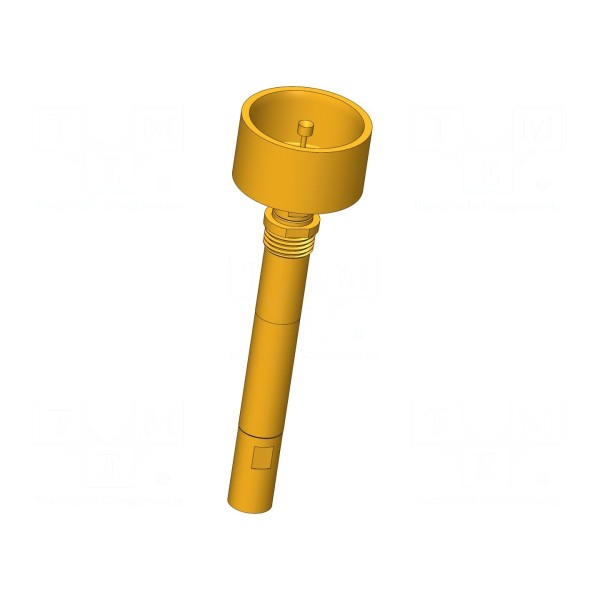

Igła testowa INGUN HFS-840 303 150 A 5343 QN M

Igła testowa INGUN HFS-840 303 150 A 5343 QN M

Igła testowa 3A, ugięcie 2mm, końcówka 1,5mm, impedancja 50Ω

Igła testowa przeznaczona do pomiarów sygnałów w układach o impedancji 50Ω. Komponent charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej wynosi 10A. Element pracuje w paśmie częstotliwości do 4GHz, co umożliwia jego wykorzystanie w aplikacjach wysokoczęstotliwościowych.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) ze złoconym pokryciem, co zapewnia odpowiednie parametry przewodzenia. Końcówka o średnicy 1,5mm posiada kształt odwróconego stożka (główka 43). Montaż odbywa się metodą wkręcaną, co ułatwia integrację w urządzeniach testujących.

Urządzenie pracuje w zakresie temperatur od -40°C do 80°C. Siła ugięcia sprężyny wynosi 5,3N, przy ugięciu roboczym 2mm oraz maksymalnym ugięciu wynoszącym 3,7mm. Wymiary fizyczne elementu obejmują długość 43,5mm oraz średnicę kołnierza 13mm.
