Igła testowa INGUN HFS-856 308 110 A 6342 E1F-H

Igła testowa INGUN HFS-856 308 110 A 6342 E1F-H

Igła testowa 2A, częstotliwość 6GHz, impedancja 50Ω

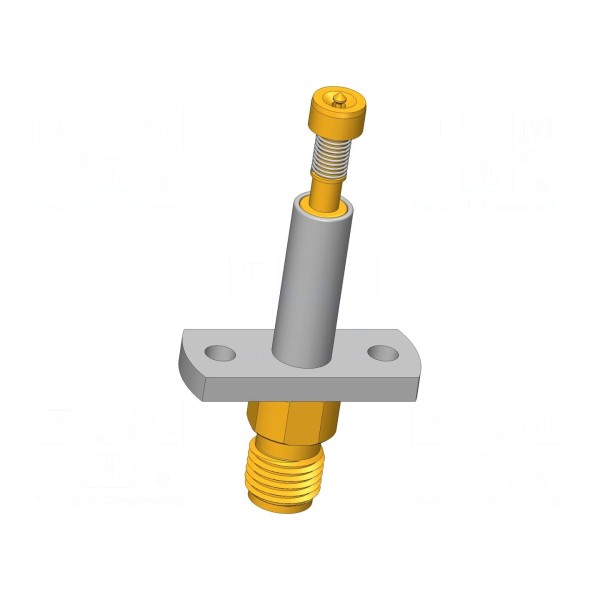

Igła testowa HFS-856 308 110 A 6342 E1F-H przeznaczona jest do precyzyjnych pomiarów w układach elektronicznych, oferując prąd znamionowy na poziomie 2A oraz maksymalny prąd powłoki zewnętrznej wynoszący 3A. Komponent charakteryzuje się impedancją 50Ω i pozwala na pracę przy częstotliwościach sięgających 6GHz. Urządzenie wyposażono w samoczyszczący styk wykonany z miedzi berylowej (CuBe) z pozłacaną powłoką, co zapewnia trwałość połączenia.

Końcówka igły posiada średnicę 1,1mm i geometryczny kształt główki 42 w formie stożka. Element charakteryzuje się siłą ugięcia sprężyny wynoszącą 6,3N, przy czym ugięcie robocze wynosi 1,2mm, a ugięcie maksymalne 2mm. Konstrukcja przystosowana jest do montażu wkręcanego, co umożliwia pewną instalację w stanowiskach testowych.

Całkowita długość igły wynosi 38,8mm, a zakres temperatury pracy mieści się w przedziale od -40°C do 80°C. Dzięki zastosowanym materiałom i parametrom elektrycznym element znajduje zastosowanie w wymagających środowiskach pomiarowych.

Igła testowa INGUN HFS-856 308 110 A 6342 E1F-H
