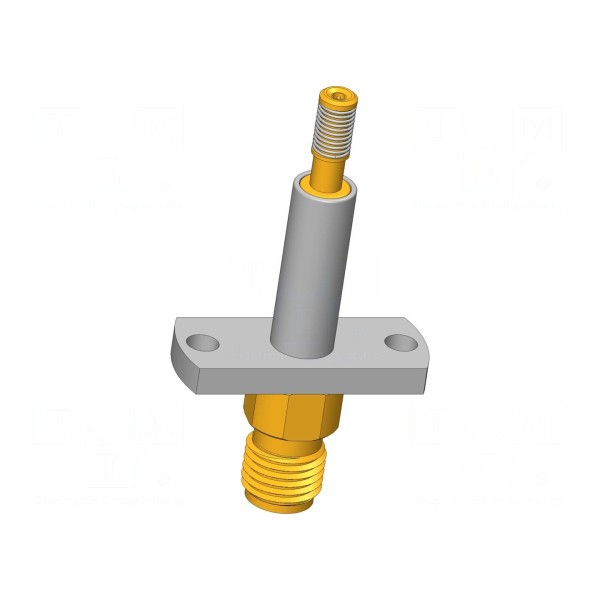

Igła testowa INGUN HFS-856 305 030 A 5543MM8030 H

Igła testowa INGUN HFS-856 305 030 A 5543MM8030 H

Igła testowa 2A, częstotliwość do 6GHz, siła 5,5N

Igła testowa typu wkręcanego o długości 36,2 mm przeznaczona do zastosowań pomiarowych wymagających pracy przy częstotliwościach do 6 GHz. Element charakteryzuje się impedancją 50 Ω oraz prądem znamionowym na poziomie 2 A, przy czym maksymalny prąd dla powłoki zewnętrznej wynosi 3 A.

Końcówka o średnicy 0,3 mm posiada zaokrąglony kształt główki typu 43. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia stabilne parametry połączenia. Siła ugięcia sprężyny wynosi 5,5 N, a robocze ugięcie sprężyn ustalono na 0,8 mm przy skoku maksymalnym 2 mm.

Podzespół przystosowany jest do pracy w szerokim zakresie temperatur roboczych od -40°C do 80°C. Montaż elementu odbywa się poprzez wkręcanie, co pozwala na pewne osadzenie igły w dedykowanych gniazdach testowych.

Igła testowa INGUN HFS-856 305 030 A 5543MM8030 H
