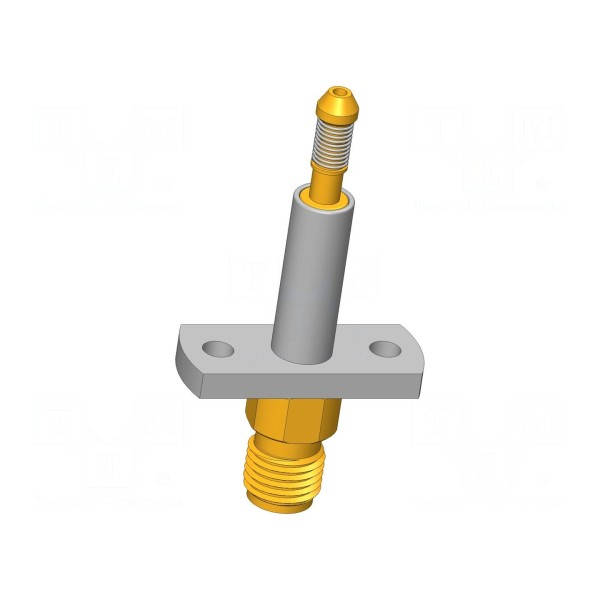

Igła testowa INGUN HFS-856 303 051 A 5042 SMP H

Igła testowa INGUN HFS-856 303 051 A 5042 SMP H

Igła testowa 50Ω, pasmo 6GHz, prąd znamionowy 2A

Igła testowa INGUN HFS-856 303 051 A 5042 SMP H została zaprojektowana do precyzyjnych pomiarów sygnałów o częstotliwości do 6GHz. Komponent charakteryzuje się impedancją 50Ω, prądem znamionowym styków 2A oraz dopuszczalnym maksymalnym prądem powłoki zewnętrznej na poziomie 3A.

Konstrukcja elementu obejmuje główkę typu 42 w kształcie odwróconego stożka, wykonaną z miedzi berylowej (CuBe) z pozłacaną powierzchnią. Całkowita długość igły wynosi 37,8mm. Montaż komponentu odbywa się poprzez wkręcanie w docelowe gniazdo.

Igła pracuje przy sile ugięcia sprężyny wynoszącej 5N, z ugięciem roboczym ustalonym na 1mm oraz maksymalnym ugięciem do 2mm. Urządzenie dostosowane jest do pracy w warunkach temperatury otoczenia mieszczącej się w zakresie od -40°C do 80°C.

Igła testowa INGUN HFS-856 303 051 A 5042 SMP H
