Igła testowa INGUN HFS-856 303 051 A 5543 UFL-H

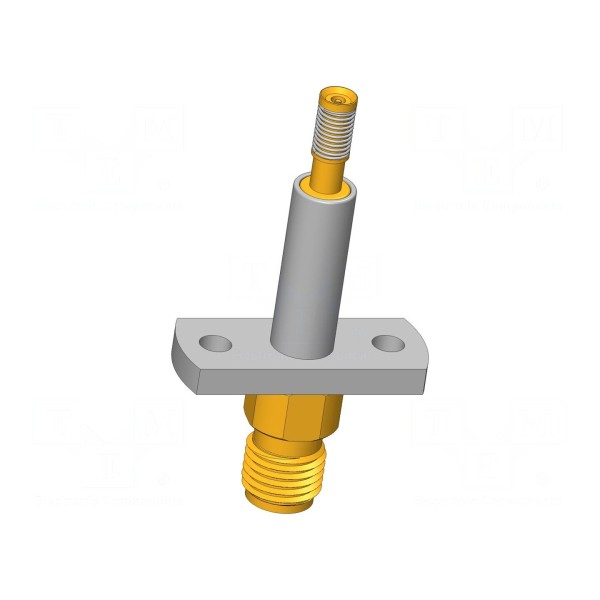

Igła testowa INGUN HFS-856

Igła testowa 3A, ugięcie 1mm, montaż wkręcany, 12GHz

Igła testowa HFS-856 przeznaczona jest do zadań pomiarowych wymagających pracy przy częstotliwościach do 12GHz oraz impedancji 50Ω. Element charakteryzuje się prądem znamionowym na poziomie 3A, przy czym maksymalny prąd powłoki zewnętrznej również wynosi 3A. Konstrukcja końcówki ostrza typu główka 43 w formie odwróconego stożka umożliwia precyzyjne nawiązanie kontaktu w układach testowych.

Komponent wykonany został z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co wpływa na parametry styku. Igła posiada siłę ugięcia sprężyny wynoszącą 5,5N, przy ugięciu roboczym 1mm oraz maksymalnym ugięciu 2mm. Całkowita długość elementu wynosi 36,2mm.

Montaż igły realizowany jest poprzez wkręcanie, co pozwala na stabilną instalację w urządzeniach pomiarowych. Element przystosowany jest do pracy w szerokim zakresie temperatur roboczych, od -40°C do 80°C.

Igła testowa INGUN HFS-856 303 051 A 5543 UFL-H
