Igła testowa 2A, częstotliwość 6GHz, impedancja 50Ω

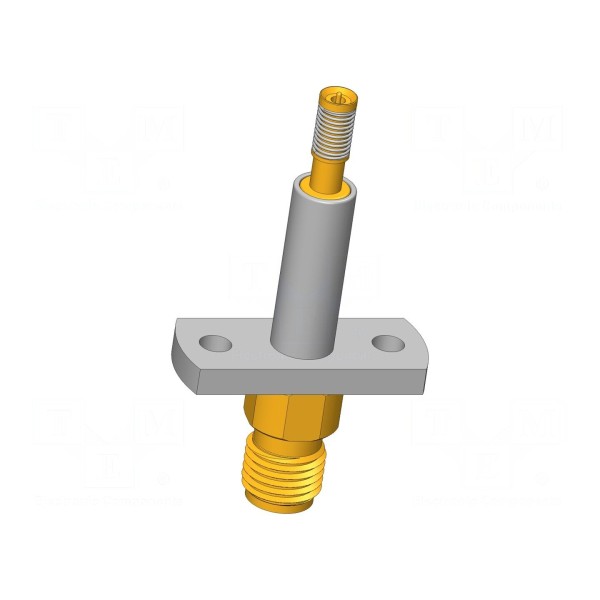

Igła testowa HFS-856 305 040 A 6343 MS156-H jest przeznaczona do zastosowań w układach wysokiej częstotliwości. Element charakteryzuje się impedancją 50Ω oraz obsługą częstotliwości pracy do 6GHz. Prąd znamionowy styku wynosi 2A, natomiast maksymalne obciążenie prądowe powłoki zewnętrznej osiąga 3A.

Konstrukcja wykonana została z brązu berylowego (CuBe) z pozłacaną powierzchnią styku. Zakończenie typu główka 43 o zaokrąglonym kształcie zapewnia stabilny kontakt podczas pomiarów. Siła ugięcia sprężyny wynosi 6,3N, przy ugięciu roboczym 0,8mm oraz maksymalnym 2mm.

Podzespół o długości 36,5mm przeznaczony jest do montażu wkręcanego. Element może pracować w szerokim zakresie temperatur otoczenia od -40°C do 80°C.
