Igła testowa INGUN HSS-118 317 175 A 2204

Igła testowa INGUN HSS-118 317 175 A 2204

Igła testowa 20A, ugięcie sprężyny 4mm, końcówka 1,75mm

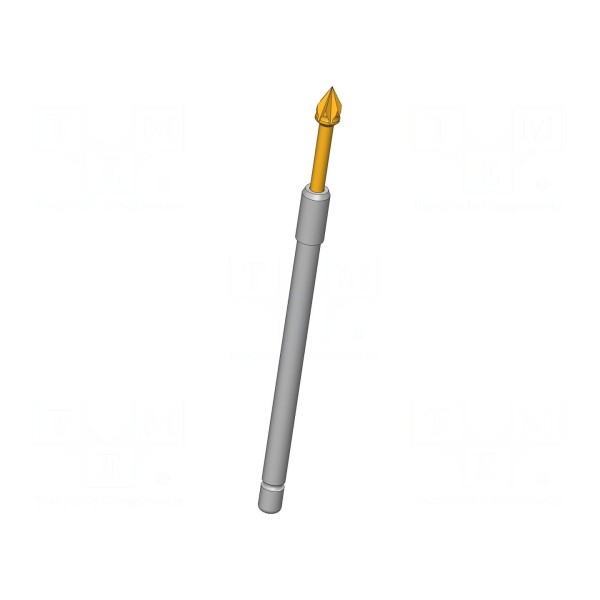

Igła testowa INGUN HSS-118 317 175 A 2204 to element przeznaczony do układów pomiarowych, przystosowany do pracy z prądem znamionowym o natężeniu 20 A. Głowica o średnicy 1,75 mm posiada kształt ostrza w formie piramidy sześciokątnej, co zapewnia odpowiedni styk w punktach pomiarowych. Konstrukcja charakteryzuje się maksymalną rezystancją styku wynoszącą 10 mΩ.

Urządzenie wykonano z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co przekłada się na wysoką przewodność. Komponent jest przystosowany do pracy w szerokim zakresie temperatur od -100°C do 200°C. Siła nacisku sprężyny wynosi 2,25 N, przy czym robocze ugięcie sprężyny ustala się na poziomie 4 mm, a ugięcie maksymalne osiąga 5,3 mm.

Całkowita długość elementu wynosi 34,3 mm. Igła posiada właściwości magnetyczne i jest przystosowana do montażu metodą wciskaną, co ułatwia jej instalację w odpowiednich gniazdach lub uchwytach testowych.
