Igła testowa 20A, ugięcie sprężyn 8mm, końcówka 1mm

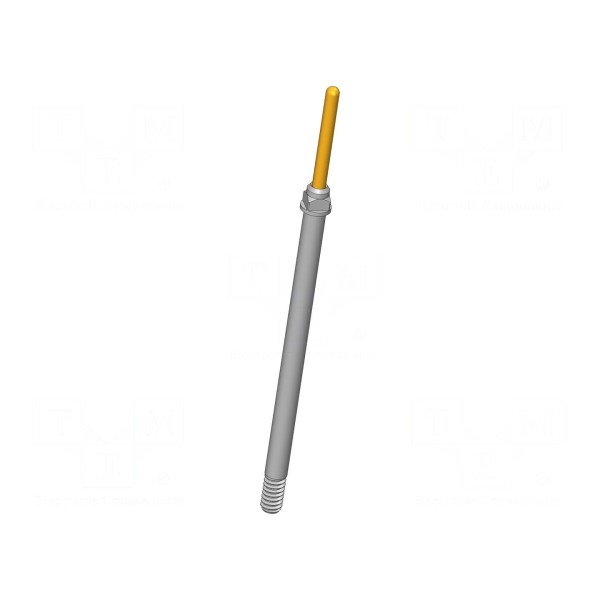

Igła testowa o średnicy końcówki 1mm oraz okrągłym kształcie ostrza przeznaczona jest do precyzyjnych układów pomiarowych. Element charakteryzuje się prądem znamionowym na poziomie 20A oraz maksymalną rezystancją styku wynoszącą 10mΩ. Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z pozłacaną powłoką, co zapewnia odpowiednią przewodność.

Konstrukcja elementu pozwala na ugięcie sprężyn robocze o wartości 4mm, przy maksymalnym ugięciu wynoszącym 8mm oraz sile nacisku 2,25N. Igła posiada właściwości magnetyczne i jest przystosowana do pracy w szerokim zakresie temperatur od -100°C do 200°C. Całkowita długość elementu wynosi 35,8mm.

Montaż igły realizowany jest za pomocą połączenia wkręcanego. Parametry techniczne oraz wymiary sprawiają, że element znajduje zastosowanie w specjalistycznych stanowiskach testowych wymagających stabilnego styku w warunkach wymagających wysokich obciążeń prądowych.
