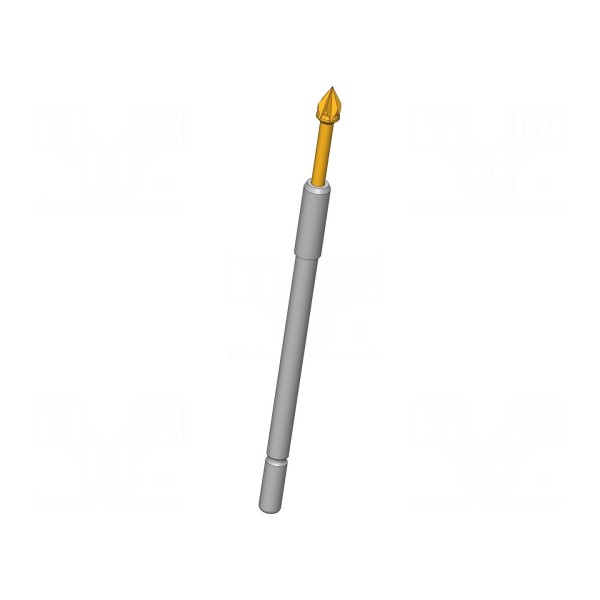

Igła testowa INGUN HSS-118 317 175 A 2206

Igła testowa INGUN HSS-118 317 175 A 2206

Igła testowa 20A, ugięcie robocze 4mm, końcówka piramida sześciokątna

Igła testowa o prądzie znamionowym 20A przeznaczona jest do precyzyjnych pomiarów stykowych. Element charakteryzuje się końcówką o średnicy 1,75mm w kształcie ostrej, sześciokątnej piramidy, co pozwala na stabilne nawiązanie kontaktu. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia niską rezystancję styku wynoszącą maksymalnie 10mΩ.

Komponent posiada całkowitą długość 36,3mm i jest przystosowany do montażu wciskanego. Urządzenie pracuje w szerokim zakresie temperatur od -100°C do 200°C, zachowując swoje właściwości w trudnych warunkach środowiskowych. Igła wykazuje właściwości magnetyczne, co należy uwzględnić w specyficznych aplikacjach pomiarowych.

Ugięcie robocze sprężyny wynosi 4mm, natomiast maksymalne ugięcie osiąga wartość 5,3mm przy sile sprężyny 2,25N. Parametry te gwarantują właściwy docisk podczas eksploatacji w systemach testowych.
