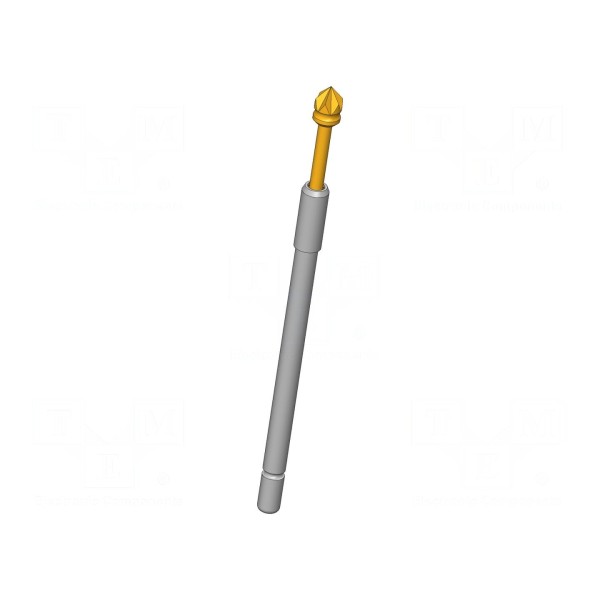

Igła testowa INGUN HSS-118 317 200 A 2205

Igła testowa INGUN HSS-118 317 200 A 2205

Igła testowa 20A, ugięcie robocze 4mm, końcówka piramida sześciokątna

Igła testowa o prądzie znamionowym 20A przeznaczona jest do precyzyjnych pomiarów elektrycznych. Element posiada końcówkę o średnicy 2mm w kształcie ostrej, piramidy sześciokątnej, co zapewnia kontakt z testowanym punktem. Maksymalne ugięcie sprężyn wynosi 5,3mm, przy czym zalecane ugięcie robocze to 4mm, a siła nacisku sprężyny osiąga wartość 2,25N.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co przekłada się na maksymalną rezystancję styku na poziomie 10mΩ. Komponent cechuje się szerokim zakresem temperatury pracy od -100 do 200°C oraz właściwościami magnetycznymi. Całkowita długość elementu wynosi 35,3mm.

Montaż igły odbywa się metodą wciskaną. Element jest dostosowany do pracy w wymagających warunkach przemysłowych i laboratoryjnych, gdzie istotna jest stabilność połączenia elektrycznego oraz trwałość mechaniczna zastosowanych materiałów stykowych.
