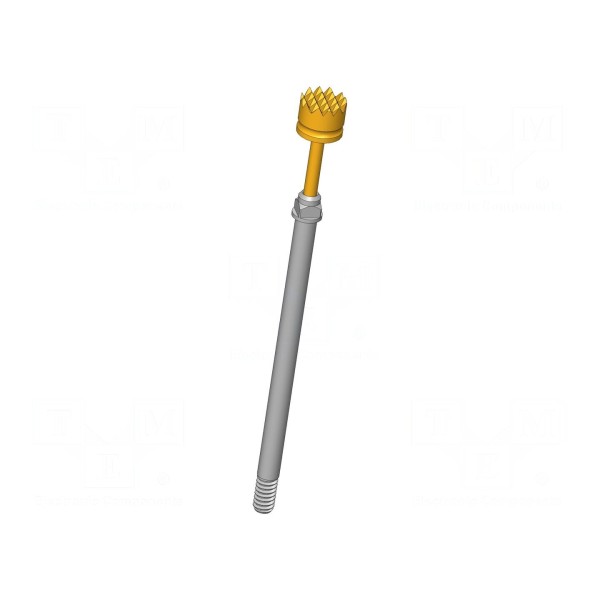

Igła testowa INGUN HSS-118 306 350 A 2202 M

Igła testowa INGUN HSS-118 306 350 A 2202 M

Igła testowa 20A, ugięcie robocze 4mm, końcówka ząbkowana

Igła testowa INGUN HSS-118 306 350 A 2202 M została zaprojektowana do wymagających pomiarów prądowych, osiągając prąd znamionowy 20A. Element posiada ząbkowaną końcówkę o średnicy 3,5mm, co ułatwia kontakt z testowanym punktem. Maksymalne ugięcie sprężyny wynosi 5,3mm, natomiast ugięcie robocze ustalono na poziomie 4mm przy sile 2,25N.

Styk wykonany z miedzi berylowej (CuBe) został poddany procesowi złocenia, co zapewnia trwałość połączenia. Komponent charakteryzuje się maksymalną rezystancją styku na poziomie 10mΩ. Produkt jest przeznaczony do montażu wkręcanego i wykazuje odporność w szerokim zakresie temperatur pracy, od -100 do 200°C.

Całkowita długość igły wynosi 35,8mm. Konstrukcja posiada właściwości magnetyczne, co należy uwzględnić w specyfice stanowiska pomiarowego.
