Igła testowa 20A, ugięcie robocze 4mm, końcówka 2mm

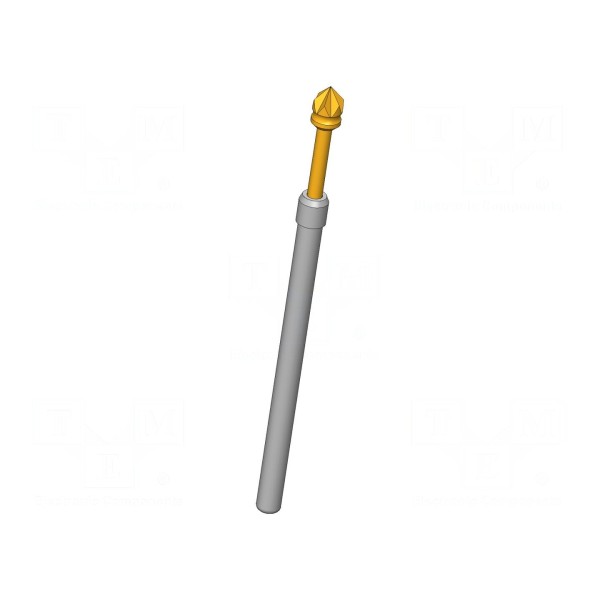

Igła testowa INGUN HSS-118 317 200 A 3002 to element przeznaczony do połączeń w układach pomiarowych, charakteryzujący się obciążalnością prądową na poziomie 20 A. Końcówka o średnicy 2 mm posiada kształt ostrej piramidy sześciokątnej, co zapewnia odpowiedni styk podczas pomiarów. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co przekłada się na maksymalną rezystancję styku wynoszącą 10 mΩ.

Element przystosowany jest do pracy w zakresie temperatur od -100°C do 200°C. Siła ugięcia sprężyny wynosi 3 N, przy czym ugięcie robocze ustalono na 4 mm, a ugięcie maksymalne na 5,3 mm. Całkowita długość igły wynosi 32,3 mm, a sposób montażu opiera się na technice wciskanej. Właściwości magnetyczne elementu są istotnym czynnikiem przy wyborze odpowiedniego stanowiska testowego.
