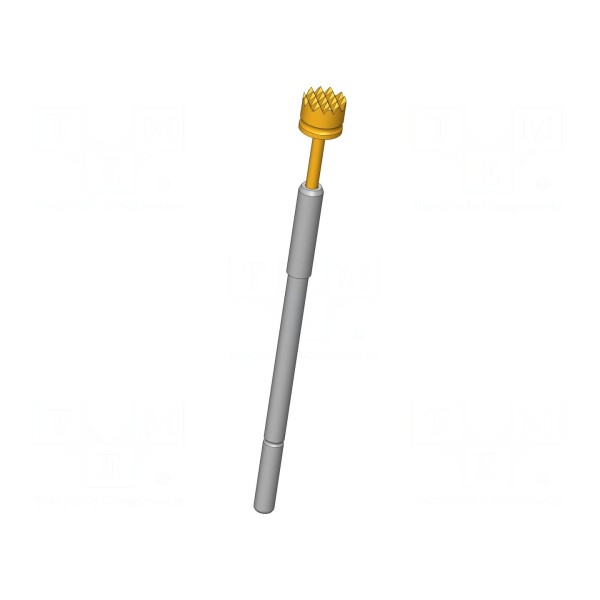

Igła testowa INGUN HSS-118 306 350 A 1508

Igła testowa INGUN HSS-118 306 350 A 1508

Igła testowa 20A, ugięcie 4mm, średnica końcówki 3,5mm

Igła testowa przeznaczona jest do pracy pod prądem znamionowym 20A. Element wyposażono w ząbkowaną końcówkę o średnicy 3,5 mm, która wykazuje właściwości magnetyczne. Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną warstwą złota.

Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 4 mm oraz ugięcie maksymalne 5,3 mm przy sile nacisku 1,5 N. Podzespół charakteryzuje się rezystancją styku na poziomie maksymalnie 10 mΩ. Całkowita długość elementu wynosi 38,3 mm, a sposób montażu przewidziano jako wciskany.

Zakres temperatur pracy mieści się w przedziale od -100 do 200°C. Komponent znajduje zastosowanie w układach pomiarowych wymagających przewodności prądowej o wysokim natężeniu oraz odporności materiałowej w zmiennych warunkach termicznych.
