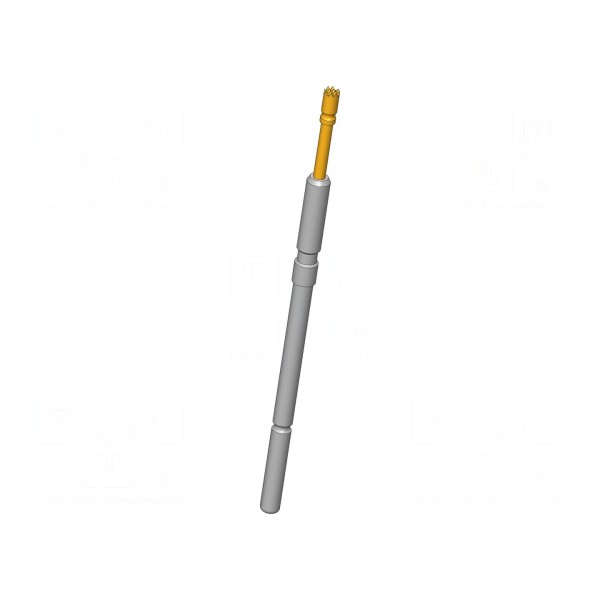

Igła testowa INGUN HSS-118 306 130 A 3010

Igła testowa INGUN HSS-118 306 130 A 3010

Igła testowa 20A, ząbkowana, ugięcie robocze 4mm, 3N

Igła testowa o średnicy końcówki 1,3mm charakteryzuje się ząbkowanym kształtem ostrza. Element umożliwia przepływ prądu znamionowego do 20A przy maksymalnej rezystancji styku wynoszącej 10mΩ. Zastosowana siła ugięcia sprężyny wynosi 3N.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Komponent przeznaczony jest do montażu wciskanego i wykazuje właściwości magnetyczne. Całkowita długość elementu wynosi 40,3mm.

Zakres ugięcia sprężyn wynosi 4mm w warunkach roboczych, przy możliwości osiągnięcia ugięcia maksymalnego na poziomie 5,3mm. Igła przystosowana jest do pracy w środowisku o temperaturze mieszczącej się w przedziale od -100 do 200°C.
