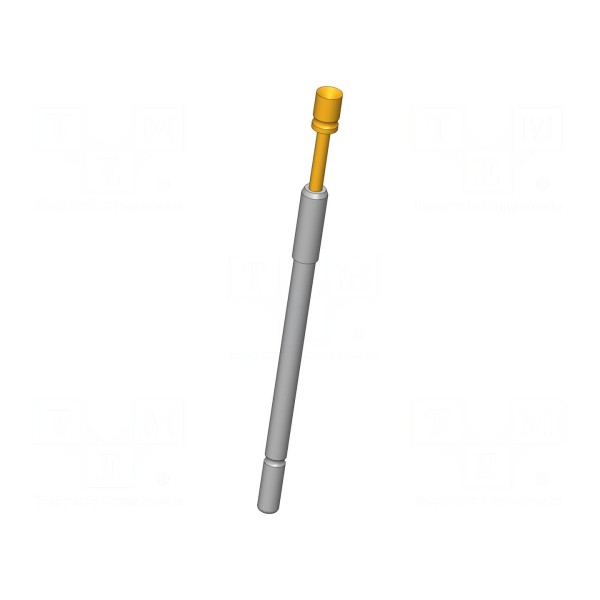

Igła testowa INGUN HSS-118 303 200 A 1506

Igła testowa INGUN HSS-118 303 200 A 1506

Igła testowa 20A, ugięcie 4mm, kształt końcówki odwrócony stożek

Igła testowa przeznaczona jest do precyzyjnych pomiarów elektrycznych przy prądzie znamionowym do 20A. Element posiada końcówkę w kształcie odwróconego stożka o średnicy 2mm, co umożliwia kontakt z testowanym punktem. Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co zapewnia maksymalną rezystancję styku na poziomie 10mΩ.

Komponent charakteryzuje się roboczym ugięciem sprężyny wynoszącym 4mm przy maksymalnym ugięciu do 5,3mm oraz sile nacisku 1,5N. Urządzenie przystosowane jest do pracy w szerokim zakresie temperatur od -100°C do 200°C. Całkowita długość elementu wynosi 36,3mm, a jego właściwości obejmują magnetyczność.

Montaż igły odbywa się metodą wciskaną, co ułatwia integrację w systemach testowych. Wykorzystanie materiałów o wysokiej przewodności pozwala na stabilną pracę w wymagających warunkach środowiskowych oraz przy długotrwałym użytkowaniu w układach pomiarowych.
