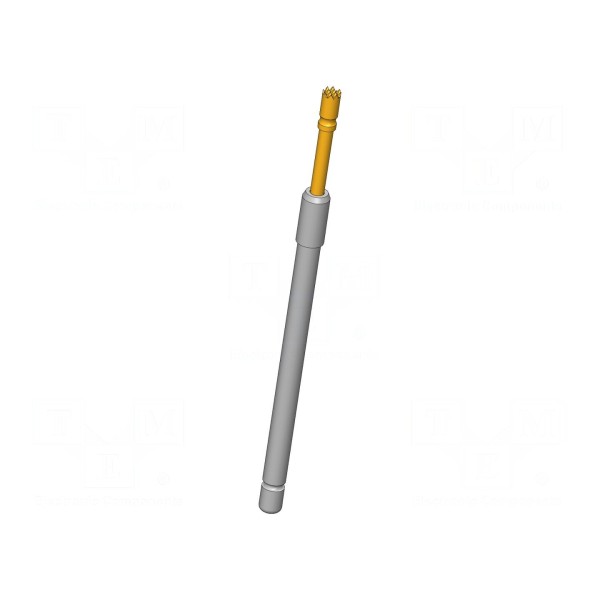

Igła testowa INGUN HSS-118 306 130 A 2204

Igła testowa INGUN HSS-118 306 130 A 2204

Igła testowa 20A, ugięcie robocze 4mm, końcówka ząbkowana

Igła testowa HSS-118 306 130 A 2204 przeznaczona jest do precyzyjnych połączeń pomiarowych przy prądzie znamionowym do 20A. Element posiada ząbkowany kształt końcówki o średnicy 1,3mm, co zapewnia stabilny styk podczas pracy. Konstrukcja wykonana jest z miedzi berylowej (CuBe) z powierzchnią pozłacaną, co przekłada się na niską rezystancję styku wynoszącą maksymalnie 10mΩ.

Parametry mechaniczne obejmują ugięcie robocze sprężyny wynoszące 4mm oraz maksymalne ugięcie sięgające 5,3mm przy sile nacisku 2,25N. Komponent charakteryzuje się odpornością na skrajne temperatury pracy w zakresie od -100°C do 200°C oraz właściwościami magnetycznymi. Całkowita długość igły wynosi 34,3mm.

Montaż elementu realizowany jest poprzez wciskanie w odpowiednie gniazdo. Dzięki swojej specyfikacji technicznej, igła znajduje zastosowanie w wymagających środowiskach testowych, gdzie wymagana jest wysoka przewodność prądowa oraz trwałość połączenia.
