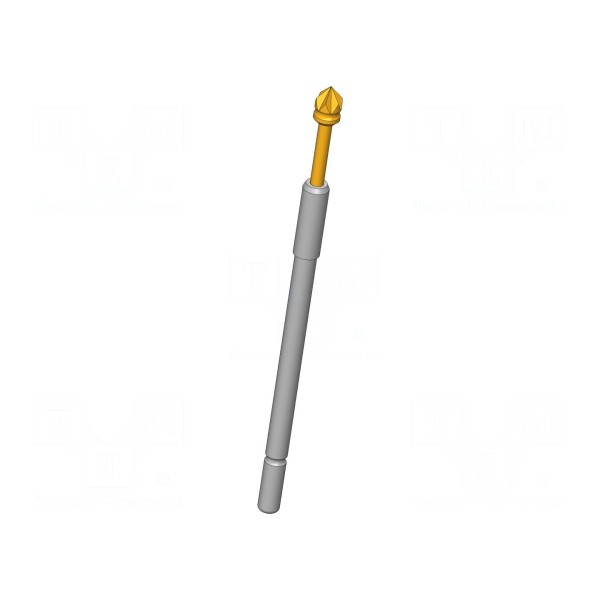

Igła testowa INGUN HSS-118 317 200 A 2206

Igła testowa INGUN HSS-118 317 200 A 2206

Igła testowa 20A, ugięcie robocze 4mm, końcówka 2mm

Igła testowa wykonana z miedzi berylowej (CuBe) z powierzchnią styku pokrytą złotem, zaprojektowana do pracy w temperaturach od -100 do 200°C. Element posiada końcówkę o średnicy 2mm w kształcie ostrej, sześciokątnej piramidy, co pozwala na precyzyjne kontakty podczas testów. Całkowita długość igły wynosi 36,3mm, a sposób montażu opiera się na metodzie wciskanej.

Komponent charakteryzuje się prądem znamionowym 20A oraz maksymalną rezystancją styku na poziomie 10mΩ. Siła ugięcia sprężyny przy pracy wynosi 2,25N, przy czym robocze ugięcie określono na 4mm, a maksymalne na 5,3mm. Igła posiada właściwości magnetyczne, co należy uwzględnić przy wyborze środowiska pomiarowego.
