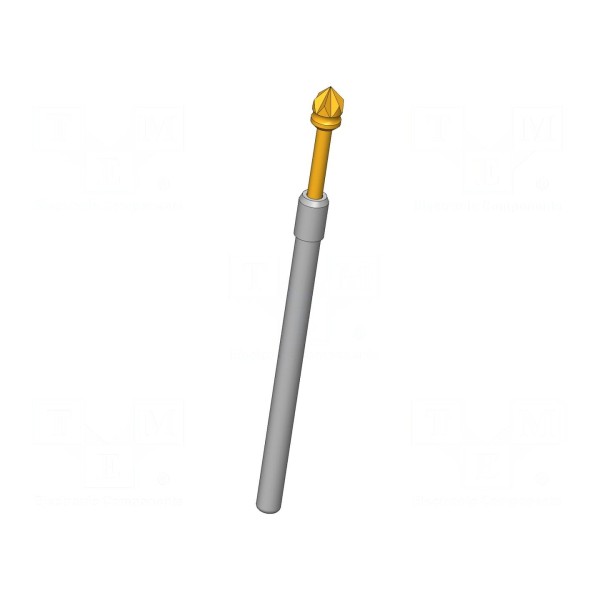

Igła testowa INGUN HSS-118 317 200 A 2203

Igła testowa INGUN HSS-118 317 200 A 2203

Igła testowa 20A, ugięcie robocze 4mm, kształt piramida sześciokątna

Igła testowa o długości 32,3 mm przeznaczona jest do precyzyjnych pomiarów elektrycznych przy prądzie znamionowym do 20 A. Element posiada końcówkę o średnicy 2 mm w kształcie ostrej piramidy sześciokątnej, co zapewnia stabilny kontakt podczas testowania. Maksymalna rezystancja styku dla tego modelu wynosi 10 mΩ.

Konstrukcja igły wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zwiększa trwałość połączenia. Komponent charakteryzuje się siłą ugięcia sprężyny wynoszącą 2,25 N oraz zakresem pracy w temperaturach od -100 do 200 °C. Ugięcie robocze sprężyny wynosi 4 mm, przy maksymalnym ugięciu do 5,3 mm.

Montaż elementu odbywa się poprzez wciśnięcie w gniazdo. Igła posiada właściwości magnetyczne, co należy uwzględnić w specyficznych warunkach pomiarowych.
