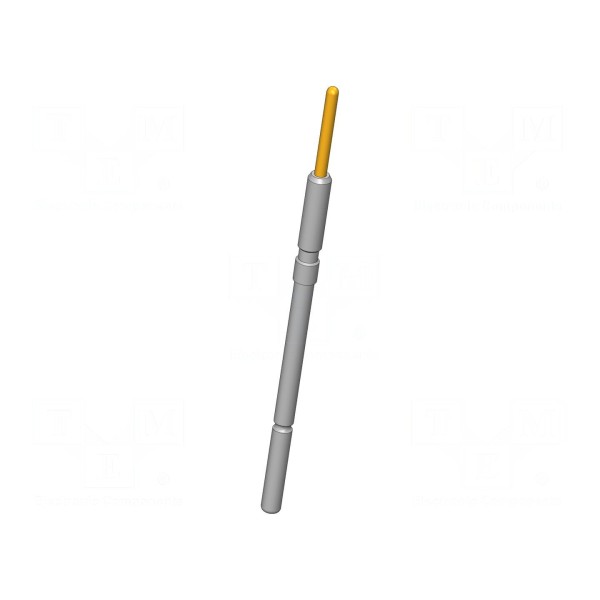

Igła testowa INGUN HSS-118 305 100 A 0810

Igła testowa INGUN HSS-118 305 100 A 0810

Igła testowa 5A, średnica końcówki 1mm, ugięcie robocze 4mm

Igła testowa o średnicy końcówki 1mm oraz okrągłym kształcie ostrza przeznaczona jest do precyzyjnych pomiarów elektrycznych. Element charakteryzuje się prądem znamionowym wynoszącym 5A oraz maksymalną rezystancją styku na poziomie 10mΩ. Zastosowane materiały obejmują stop miedzi z berylem (CuBe) z powłoką złoconą, co zapewnia parametry styku w szerokim zakresie temperatur pracy od -100°C do 200°C.

Konstrukcja umożliwia ugięcie sprężyn robocze na poziomie 4mm, przy maksymalnym dopuszczalnym ugięciu wynoszącym 8mm oraz sile ugięcia 0,8N. Całkowita długość elementu wynosi 40,3mm, a montaż igły odbywa się poprzez wciskanie. Komponent posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu stanowisk pomiarowych.
