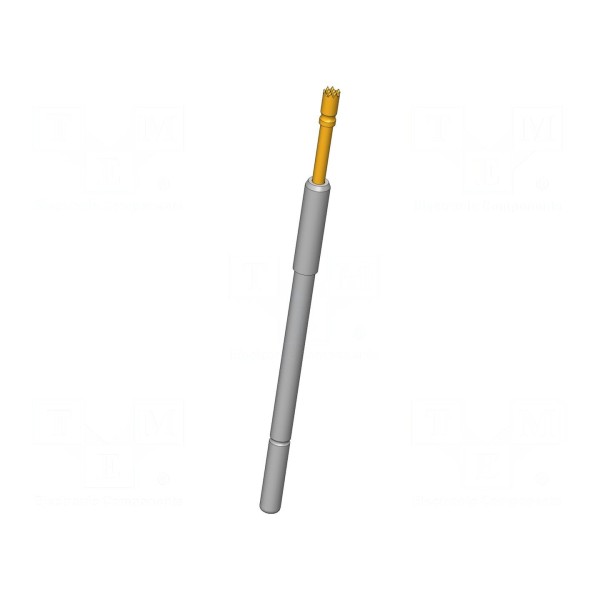

Igła testowa INGUN HSS-118 306 130 A 0808

Igła testowa INGUN HSS-118 306 130 A 0808

Igła testowa 20A, ząbkowana końcówka 1,3mm, montaż wtykowy

Igła testowa HSS-118 306 130 A 0808 służy do wykonywania połączeń stykowych w układach pomiarowych. Element charakteryzuje się prądem znamionowym 20A oraz maksymalną rezystancją styku na poziomie 10mΩ. Zakończenie igły posiada ząbkowany kształt o średnicy 1,3mm, co zapewnia stabilność kontaktu w miejscu pomiaru.

Konstrukcja igły bazuje na stopie miedzi berylowej (CuBe) z pozłacaną powierzchnią styku. Element pracuje w zakresie temperatur od -100°C do 200°C, co pozwala na zastosowanie w warunkach o dużych wahaniach termicznych. Właściwości magnetyczne materiału oraz siła ugięcia sprężyny wynosząca 0,8N wpływają na sposób pracy komponentu.

Montaż igły realizowany jest poprzez wciśnięcie w gniazdo. Ugięcie sprężyn robocze wynosi 4mm, natomiast maksymalne ugięcie sięga 5,3mm. Całkowita długość elementu wynosi 38,3mm.
