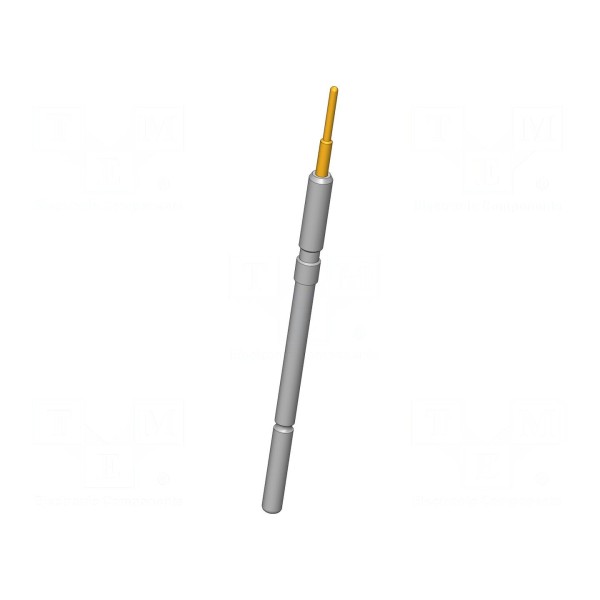

Igła testowa INGUN HSS-118 305 065 A 2210

Igła testowa INGUN HSS-118 305 065 A 2210

Igła testowa 20A, ugięcie robocze 4mm, średnica końcówki 0,65mm

Igła testowa INGUN HSS-118 305 065 A 2210 to element przeznaczony do połączeń w układach pomiarowych, charakteryzujący się prądem znamionowym na poziomie 20A. Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią styku wykończoną warstwą złota, co zapewnia rezystancję styku nieprzekraczającą 10mΩ. Element posiada okrągły kształt końcówki o średnicy 0,65mm.

Ugięcie sprężyny w tym modelu wynosi 4mm w warunkach roboczych, przy maksymalnej wartości skoku sięgającej 8mm. Siła ugięcia sprężyny określona została na 2,25N, a sposób montażu elementu odbywa się metodą wciskaną. Całkowita długość igły wynosi 40,3mm.

Komponent jest przystosowany do pracy w szerokim zakresie temperatur od -100°C do 200°C. Igła testowa posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu aplikacji pomiarowych.
