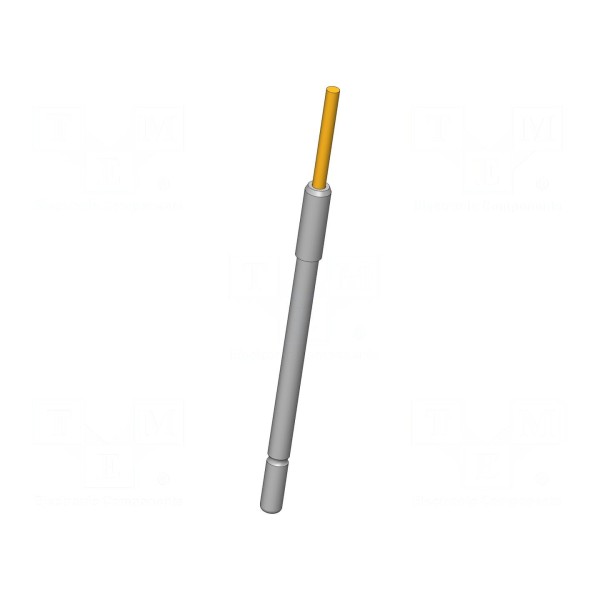

Igła testowa INGUN HSS-118 302 100 A 1506

Igła testowa INGUN HSS-118 302 100 A 1506

Igła testowa 20A, średnica końcówki 1mm, ugięcie robocze 4mm

Igła testowa przeznaczona jest do precyzyjnych połączeń stykowych, charakteryzując się prądem znamionowym na poziomie 20A oraz rezystancją styku wynoszącą maksymalnie 10mΩ. Element został wykonany z miedzi berylowej (CuBe) z pozłacaną powierzchnią, co zapewnia parametry przewodnictwa w zakresie temperatur pracy od -100 do 200°C.

Końcówka o płaskim kształcie posiada średnicę 1mm, a całkowita długość komponentu wynosi 36,3mm. Mechanizm sprężynowy oferuje siłę ugięcia 1,5N, przy czym ugięcie robocze wynosi 4mm, a ugięcie maksymalne osiąga wartość 8mm.

Montaż elementu odbywa się metodą wciskaną. Konstrukcja igły posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu układów testowych i doborze kompatybilnych gniazd montażowych.
