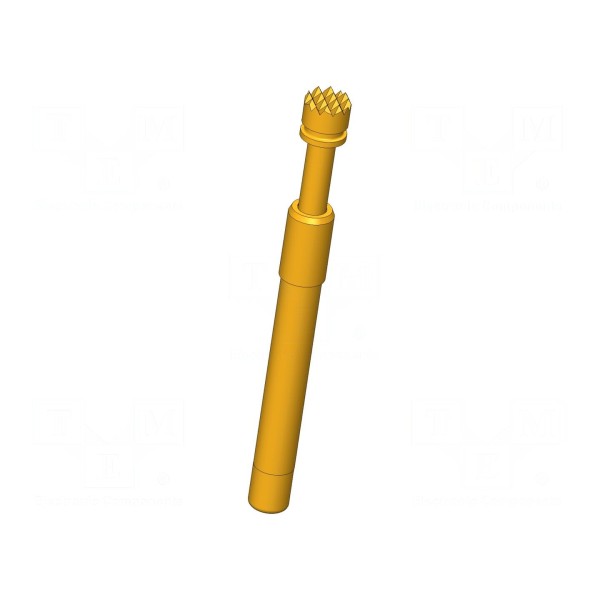

Igła testowa INGUN HSS-120 306 300 A 2205

Igła testowa INGUN HSS-120 306 300 A 2205

Igła testowa 30A, ząbkowana końcówka 3mm, ugięcie 4mm

Igła testowa przeznaczona jest do pracy przy prądzie znamionowym do 30A. Element posiada ząbkowaną końcówkę o średnicy 3mm oraz charakteryzuje się rezystancją styku na poziomie maksymalnie 10mΩ. Zakres temperatury pracy dla tego komponentu wynosi od -100°C do 200°C.

Konstrukcja wykonana została z miedzi berylowej (CuBe) z powierzchnią wykończoną poprzez złocenie. Zastosowany montaż jest typu wciskany, a całkowita długość elementu wynosi 30,3mm. Igła wykazuje właściwości magnetyczne oraz wymaga siły ugięcia sprężyny na poziomie 2,25N.

Parametry techniczne obejmują ugięcie sprężyn robocze o wartości 4mm oraz maksymalne ugięcie sięgające 5,3mm. Komponent znajduje zastosowanie w systemach pomiarowych wymagających przewodzenia wysokich prądów.
