Igła testowa 30A, średnica końcówki 3mm, długość 29,3mm

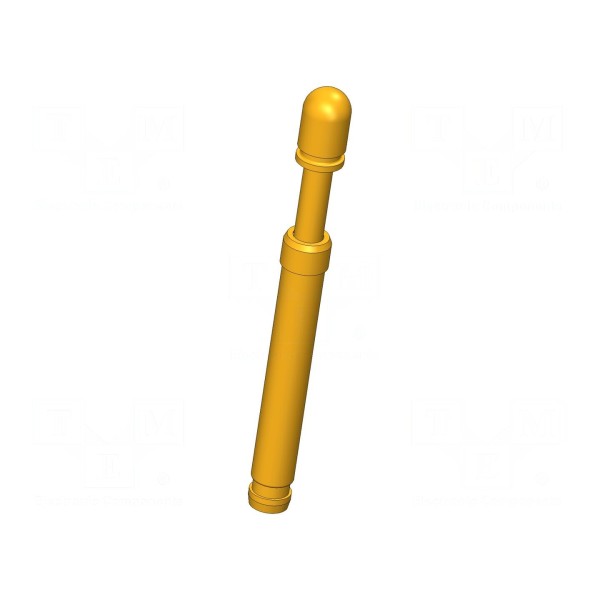

Igła testowa INGUN HSS-120 355 300 A 1502 to element przeznaczony do połączeń wymagających wysokiego natężenia prądu, osiągającego wartość do 30A. Konstrukcja igły charakteryzuje się zastosowaniem stopu CuBe (miedź-beryl) z pozłacaną powierzchnią styku, co zapewnia rezystancję styku na poziomie maksymalnie 10mΩ. Zakończenie typu okrągłego ma średnicę 3mm.

Komponent przystosowany jest do pracy w szerokim zakresie temperatur od -100°C do 200°C. Sposób montażu igły to montaż wciskany. Właściwości fizyczne obejmują siłę sprężyny wynoszącą 1,5N, przy czym ugięcie robocze wynosi 4mm, a ugięcie maksymalne osiąga 5,3mm.

Całkowita długość igły wynosi 29,3mm. Zastosowane materiały oraz konstrukcja posiadają cechy magnetyczne, co należy uwzględnić przy projektowaniu układów testowych i osadzeniu w gniazdach.
