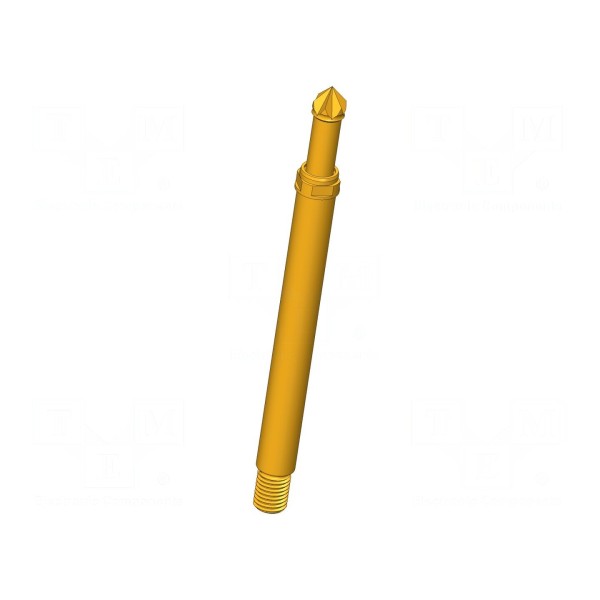

Igła testowa INGUN HSS-150 317 300 A 3002 M

Igła testowa INGUN HSS-150 317 300 A 3002 M

Igła testowa 50A, ugięcie robocze 4,4mm, piramida sześciokątna

Igła testowa INGUN HSS-150 317 300 A 3002 M to element przeznaczony do układów pomiarowych, charakteryzujący się prądem znamionowym 50A oraz rezystancją styku wynoszącą maksymalnie 10mΩ. Zastosowana końcówka o kształcie piramidy sześciokątnej posiada średnicę 3mm, a całość konstrukcji wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią.

Element zapewnia ugięcie sprężyn na poziomie 4,4mm w warunkach roboczych, przy ugięciu maksymalnym 5,5mm oraz sile nacisku wynoszącej 3N. Igła pracuje w zakresie temperatur od -100°C do 200°C, co pozwala na wykorzystanie jej w zróżnicowanych warunkach eksploatacyjnych.

Konstrukcja o długości 43,1mm posiada właściwości magnetyczne oraz samoczyszczące, co wpływa na utrzymanie jakości połączenia w procesie testowania. Element jest przystosowany do montażu wkręcanego w odpowiednich gniazdach pomiarowych.

Igła testowa INGUN HSS-150 317 300 A 3002 M
