Igła testowa INGUN HSS-150 303 400 A 9902

Igła testowa INGUN HSS-150 303 400 A 9902

Igła testowa 50A, ugięcie robocze 4,4mm, średnica 4mm

Igła testowa INGUN HSS-150 303 400 A 9902 to element przeznaczony do montażu wtykowego, przystosowany do pracy z prądem znamionowym 50A. Komponent charakteryzuje się rezystancją styku na poziomie maksymalnie 10mΩ. Zastosowany materiał styku to brąz berylowy (CuBe) z powierzchnią pozłacaną, co wpływa na parametry przewodnictwa w układach pomiarowych.

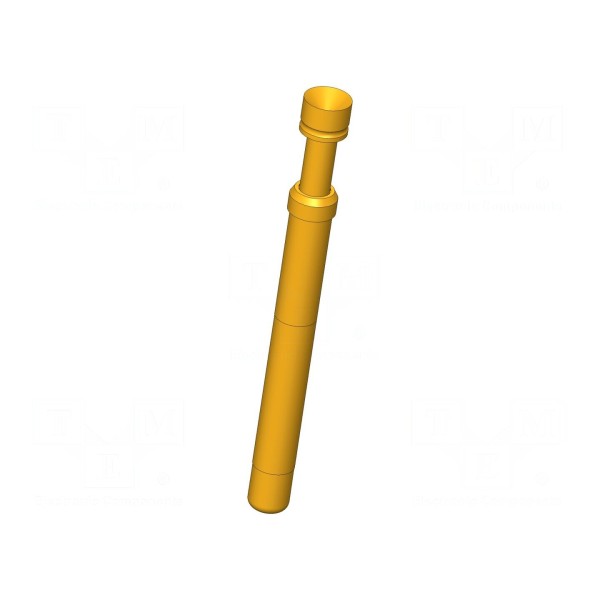

Konstrukcja elementu obejmuje końcówkę o średnicy 4mm w kształcie odwróconego stożka. Całkowita długość igły wynosi 38,5mm. Mechanizm sprężynowy zapewnia siłę ugięcia na poziomie 10N, przy czym ugięcie robocze wynosi 4,4mm, a ugięcie maksymalne osiąga 5,5mm.

Produkt charakteryzuje się odpornością na ekstremalne warunki temperaturowe w zakresie od -100°C do 200°C. Element posiada właściwości magnetyczne, co należy uwzględnić przy projektowaniu układu aplikacji pomiarowych.
