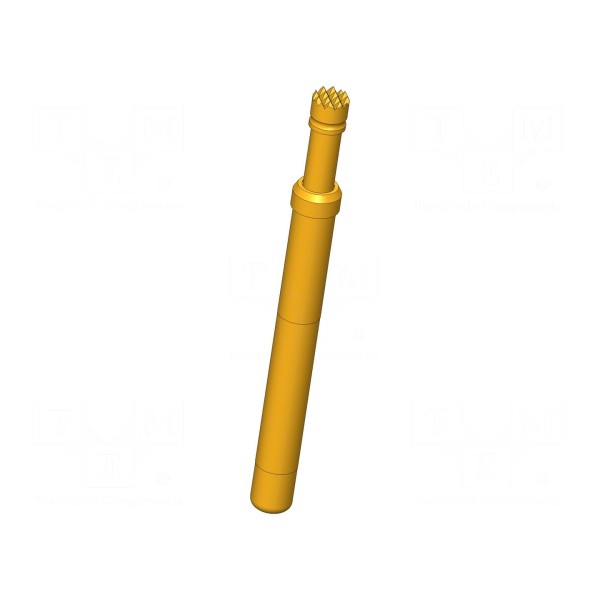

Igła testowa INGUN HSS-150 306 300 A 9902

Igła testowa INGUN HSS-150 306 300 A 9902

Igła testowa 50A, ugięcie robocze 4,4mm, średnica 3mm

Igła testowa INGUN HSS-150 306 300 A 9902 została zaprojektowana do pracy w układach o wysokim natężeniu prądu znamionowego wynoszącym 50A. Element posiada ząbkowany kształt końcówki o średnicy 3mm, co umożliwia stabilny kontakt podczas pomiarów. Maksymalna rezystancja styku tego modelu wynosi 10mΩ, a siła ugięcia sprężyny osiąga wartość 10N.

Konstrukcja wykonana jest z miedzi berylowej (CuBe) z pozłacaną powierzchnią styku, co zapewnia przewodność materiału. Igła charakteryzuje się ugięciem roboczym sprężyn na poziomie 4,4mm oraz ugięciem maksymalnym wynoszącym 5,5mm. Właściwości magnetyczne oraz odporność na skrajne temperatury pracy w zakresie od -100°C do 200°C pozwalają na wykorzystanie elementu w zróżnicowanych warunkach eksploatacyjnych.

Komponent posiada długość całkowitą 38,5mm i jest przeznaczony do montażu metodą wciskaną. Element znajduje zastosowanie w systemach testowych wymagających przesyłu dużych prądów przy zachowaniu parametrów stykowych w określonym zakresie ugięcia.

Igła testowa INGUN HSS-150 306 300 A 9902
