Oscyloskop KEYSIGHT DSOX1204G

Oscyloskop cyfrowy 4-kanałowy, pasmo 70MHz, próbkowanie 2Gsps

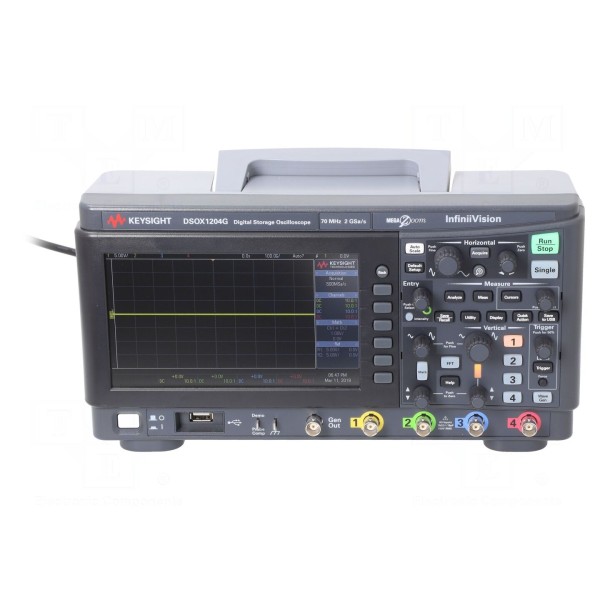

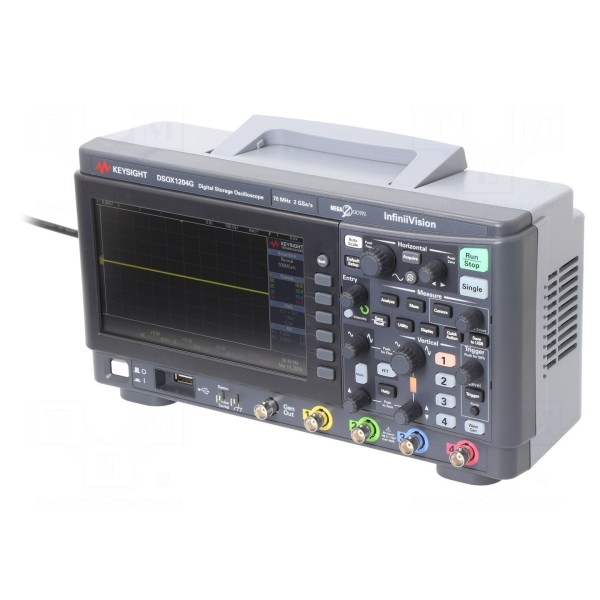

Cyfrowy oscyloskop DSOX1204G oferuje pasmo 70MHz oraz cztery kanały pomiarowe z próbkowaniem 2Gsps. Urządzenie wyposażone jest w wyświetlacz LCD o przekątnej 7 cali i rozdzielczości 800x480 pikseli. Rozdzielczość pionowa toru sygnałowego wynosi 8 bitów, przy impedancji wejściowej 1MΩ/16pF oraz czasie narastania ≤5ns. Czułość wejściowa urządzenia mieści się w zakresie od 500µV/dz do 10V/dz, natomiast podstawa czasu regulowana jest w przedziale 2n...50s/dz.

Oscyloskop obsługuje szeroki wachlarz trybów wyzwalania, obejmujący zbocza narastające i opadające, impulsy runt, sygnały wideo oraz interwały. Zintegrowane funkcje matematyczne umożliwiają wykonywanie operacji dodawania, odejmowania oraz analizy FFT, a także pracę w trybach X-Y oraz ROLL. Urządzenie pozwala na analizę protokołów komunikacyjnych, takich jak I2C, SPI, UART oraz CAN/LIN, a wbudowany generator funkcyjny obsługuje przebiegi typu DC, sinus, prostokąt, trójkąt, piła oraz puls.

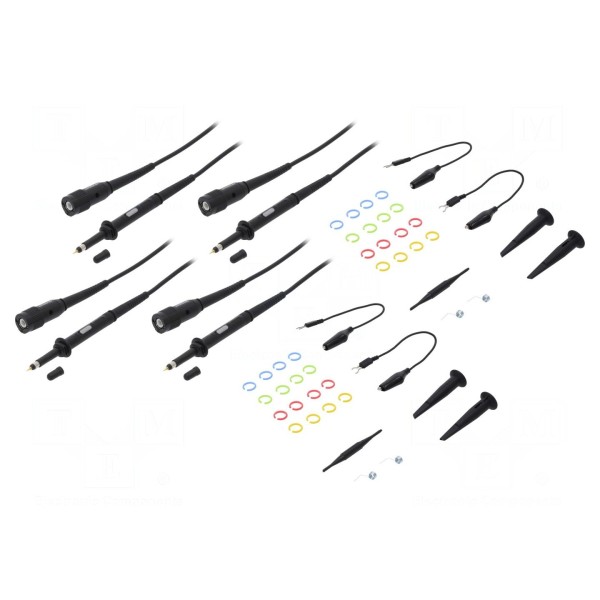

Interfejs komunikacyjny obejmuje złącza LAN oraz USB, co ułatwia integrację urządzenia w środowisku laboratoryjnym. Oscyloskop o wymiarach 314x165x130mm zasilany jest napięciem z zakresu 100...240V AC. W zestawie znajdują się: cztery sondy oscyloskopowe, kabel zasilający, certyfikat kalibracji oraz płyta CD z dokumentacją. Produkt przeznaczony jest do zastosowań przemysłowych.
