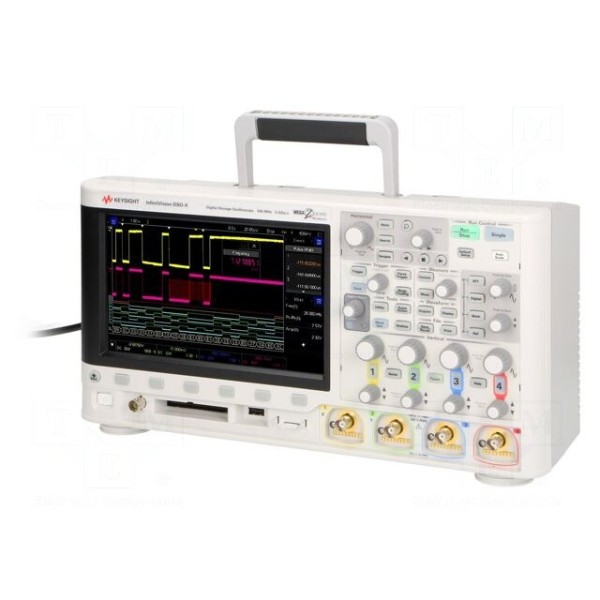

Oscyloskop cyfrowy KEYSIGHT DSOX3024T

Oscyloskop 4-kanałowy 200MHz, próbkowanie 5Gsps, wyświetlacz 8,5"

Cyfrowy oscyloskop KEYSIGHT DSOX3024T został wyposażony w cztery kanały pomiarowe o paśmie 200MHz oraz maksymalną częstotliwość próbkowania 5Gsps. Urządzenie oferuje rozdzielczość pionową 8-bitową oraz długość rekordu pamięci 4Mpts. Czułość wejściowa wynosi od 1mV/dz do 5V/dz, przy impedancji wejściowej 1MΩ/14pF oraz czasie narastania sygnału ≤1,75ns. Podstawa czasu regulowana jest w zakresie od 2ns do 50s/dz, a maksymalne napięcie wejściowe osiąga wartość 400V.

Obsługę przyrządu zapewnia dotykowy wyświetlacz LCD TFT o przekątnej 8,5 cala z wielojęzycznym menu. Oscyloskop oferuje szerokie możliwości wyzwalania, w tym na podstawie czasu narastania, impulsu typu runt, sygnału video, szerokości impulsu oraz zboczy sygnału. Dostępne są tryby pracy Y-T, X-Y oraz ROLL, a także rozbudowane funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie oraz analizę FFT. Sprzężenie wejściowe obejmuje zakresy AC i DC, podczas gdy sprzężenie wyzwalania wspiera dodatkowo filtry dolno- i górnoprzepustowe.

Urządzenie posiada interfejs USB i jest zasilane napięciem z zakresu 100–240V AC. Wymiary zewnętrzne oscyloskopu wynoszą 381x204x142mm. W zestawie: certyfikat kalibracji, kabel zasilający, płyta CD z dokumentacją oraz cztery sondy oscyloskopowe. Sprzęt dedykowany jest do zastosowań przemysłowych.
