Oscyloskop: sygnałów mieszanych KEYSIGHT MSOX3022T

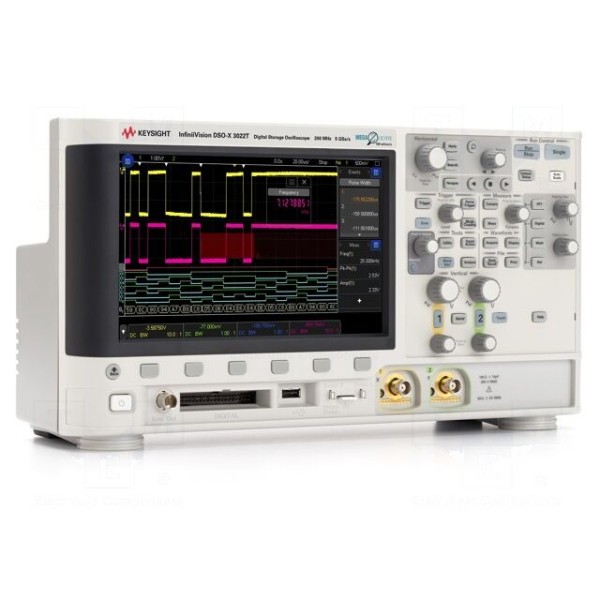

Oscyloskop KEYSIGHT MSOX3022T

Oscyloskop sygnałów mieszanych 200MHz, 2 kanały, próbkowanie 5Gsps

Oscyloskop sygnałów mieszanych KEYSIGHT MSOX3022T oferuje pasmo 200MHz oraz próbkowanie na poziomie 5Gsps. Urządzenie wyposażono w dwa kanały wejściowe z impedancją 1MΩ/14pF oraz rozdzielczością pionową 8 bitów. Maksymalne napięcie wejściowe wynosi 400V, przy czułości wejściowej w zakresie od 1mV/dz do 5V/dz. Czas narastania dla tego modelu wynosi 1,75ns, a długość rekordu pamięci to 4Mpts.

Przyrząd posiada kolorowy wyświetlacz LCD TFT o przekątnej 8,5 cala z wbudowanym panelem dotykowym. Użytkownik ma dostęp do zaawansowanych funkcji, takich jak pomiar automatyczny wielu parametrów, operacje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie, FFT) oraz tryby pracy Y-T, X-Y i ROLL. Wyzwalanie obejmuje szeroki zakres opcji, w tym czas narastania, impuls runt, sygnał video, szerokość impulsu oraz zbocza narastające i opadające, przy wsparciu sprzężeń AC, DC oraz filtrów dolno- i górnoprzepustowych.

Urządzenie o wymiarach 381x204x142mm zasilane jest napięciem 100–240V AC i wykorzystuje interfejs USB do komunikacji. W zestawie: certyfikat kalibracji, kabel zasilający, płyta CD z dokumentacją, sonda oscyloskopowa x2. Produkt przeznaczony jest do wykorzystania w środowiskach przemysłowych.
