Oscyloskop: sygnałów mieszanych KEYSIGHT MSOX3054T

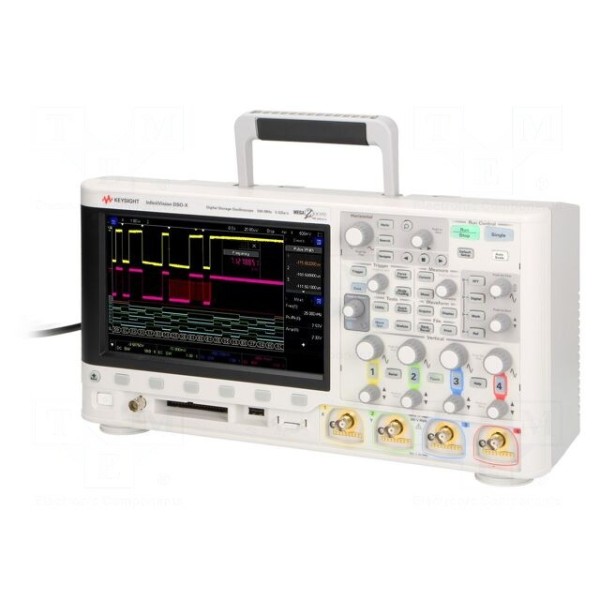

Oscyloskop sygnałów mieszanych KEYSIGHT MSOX3054T

Oscyloskop 500MHz, 4 kanały, próbkowanie 5Gsps, pamięć 4Mpts

Oscyloskop sygnałów mieszanych KEYSIGHT MSOX3054T oferuje pasmo 500MHz oraz cztery kanały analogowe. Urządzenie charakteryzuje się szybkością próbkowania na poziomie 5Gsps oraz długością rekordu pamięci wynoszącą 4Mpts. Rozdzielczość pionowa oscyloskopu wynosi 8bit, a czas narastania sygnału osiąga wartość mniejszą lub równą 0,7ns. Impedancja wejściowa urządzenia to 1MΩ/14pF przy maksymalnym napięciu wejściowym 400V.

Przyrząd wyposażony jest w wyświetlacz LCD TFT o przekątnej 8,5 cala z wbudowanym panelem dotykowym. Użytkownik ma do dyspozycji szeroki wachlarz trybów wyzwalania, w tym na podstawie zbocza narastającego i opadającego, szerokości impulsu, sygnału video czy czasu narastania. Dostępne funkcje obejmują automatyczny pomiar wielu parametrów, zaawansowane operacje matematyczne jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także tryby pracy Y-T, X-Y oraz ROLL.

Urządzenie posiada interfejs USB oraz wspiera pracę z podstawą czasu w zakresie od 1ns do 50s/dz przy czułości wejściowej od 1mV/dz do 5V/dz. Sprzężenie wejścia obsługuje tryby AC oraz DC, natomiast wyzwalanie dodatkowo wspiera filtry dolno- i górnoprzepustowe. Wymiary zewnętrzne oscyloskopu wynoszą 381x204x142mm, a zasilanie odbywa się napięciem z sieci 100...240V AC. W zestawie: certyfikat kalibracji, kabel zasilający, płyta CD z dokumentacją, sonda oscyloskopowa x4 oraz sondy pomiarowe.
