Oscyloskop: sygnałów mieszanych KEYSIGHT MSOX4034A

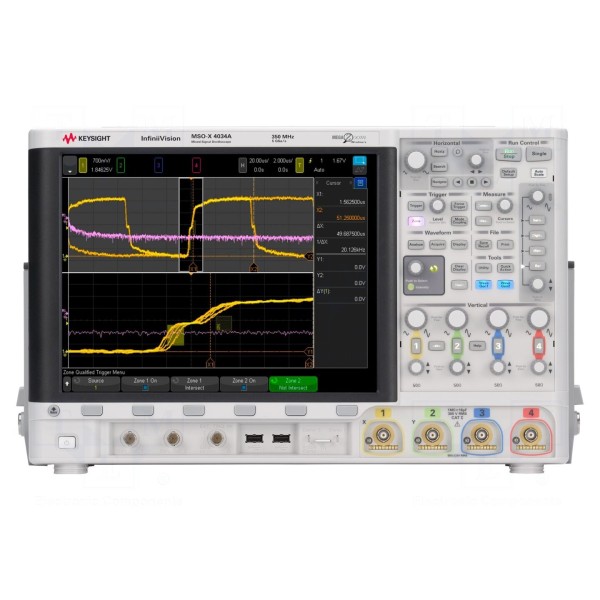

Oscyloskop KEYSIGHT MSOX4034A

Oscyloskop sygnałów mieszanych 350MHz, 4 kanały, 5Gsps

Oscyloskop sygnałów mieszanych MSOX4034A oferuje pasmo 350MHz oraz cztery kanały wejściowe. Urządzenie charakteryzuje się próbkowaniem na poziomie 5Gsps, czasem narastania mniejszym lub równym 1ns oraz długością rekordu pamięci wynoszącą 4Mpts. Rozdzielczość pionowa oscyloskopu wynosi 8 bitów, a czułość wejściowa mieści się w zakresie od 1mV/dz do 5V/dz. Impedancja wejściowa urządzenia to 1MΩ/16pF, przy maksymalnym napięciu wejściowym 190V.

Obsługa przyrządu odbywa się za pomocą dotykowego wyświetlacza LCD TFT o przekątnej 12,1 cala. Oscyloskop wspiera zaawansowane funkcje pomiarowe, takie jak automatyczny pomiar wielu parametrów, funkcje matematyczne obejmujące dodawanie, odejmowanie, mnożenie, dzielenie i FFT, a także tryby pracy X-Y, ROLL oraz MAIN. Wyzwalanie możliwe jest na podstawie wielu parametrów, w tym szerokości impulsu, interwału, sygnału video czy funkcji Infinii Scan Zone, przy użyciu źródeł takich jak CH1–CH4, kanały cyfrowe D0–D15 oraz sygnał zewnętrzny.

Urządzenie posiada interfejs USB oraz podstawę czasu od 2ns do 50s/dz. Wymiary zewnętrzne oscyloskopu to 454x275x156mm, a zasilanie realizowane jest napięciem w zakresie 100–240V AC. W zestawie: certyfikat kalibracji, kabel zasilający, cztery sondy oscyloskopowe oraz sondy pomiarowe.
