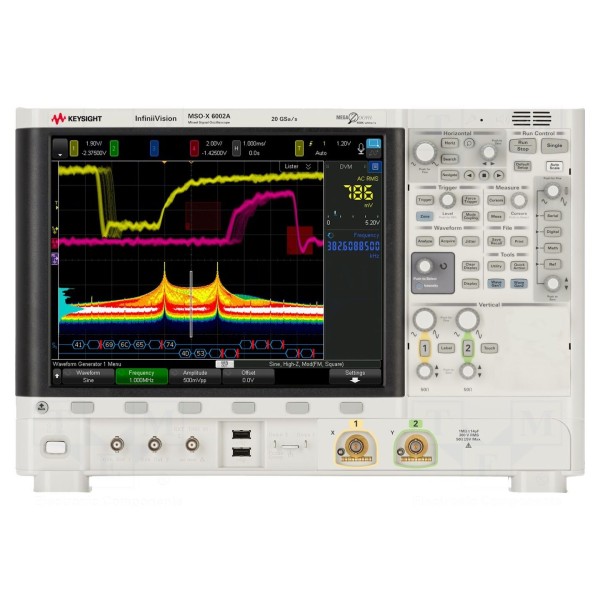

Oscyloskop: sygnałów mieszanych KEYSIGHT MSOX6002A

Oscyloskop sygnałów mieszanych KEYSIGHT MSOX6002A

Oscyloskop sygnałów mieszanych 1GHz, 2 kanały, próbkowanie 20Gsps

Oscyloskop sygnałów mieszanych MSOX6002A oferuje pasmo przenoszenia 1GHz oraz próbkowanie na poziomie 20Gsps. Urządzenie wyposażono w dwa kanały analogowe, a jego rozdzielczość pionowa wynosi 8 bitów. Czas narastania sygnału nie przekracza 350ps, natomiast długość rekordu pamięci wynosi 4Mpts. Sprzężenie wejścia obsługuje tryby AC oraz DC przy impedancji wejściowej 1MΩ/14pF i czułości wejściowej w zakresie od 1mV/dz do 5V/dz.

Przyrząd posiada kolorowy wyświetlacz LCD TFT o przekątnej 12,1 cala z panelem dotykowym. Użytkownik ma do dyspozycji rozbudowane funkcje wyzwalania, w tym możliwość wyzwalania zboczami, szerokością impulsu, sygnałem video, interwałem czy czasami narastania i opadania. Obsługiwane źródła wyzwalania obejmują kanały analogowe CH1 i CH2, kanały cyfrowe D0–D15, wejście zewnętrzne oraz linię zasilania. Urządzenie realizuje zaawansowane funkcje matematyczne, takie jak dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a także oferuje histogramy i automatyczny pomiar wielu parametrów.

Oscyloskop jest zasilany napięciem w zakresie 100–240V AC, z dodatkową obsługą częstotliwości 400Hz w zakresie 100–120V AC. Interfejs komunikacyjny oparto na złączu USB. Wymiary zewnętrzne obudowy wynoszą 425x288x148mm. W zestawie: certyfikat kalibracji, kabel zasilający, sonda oscyloskopowa x2, sondy pomiarowe.
