Pomiar napięcia DC 0–200mV, wyświetlacz LCD 3,5 cyfry

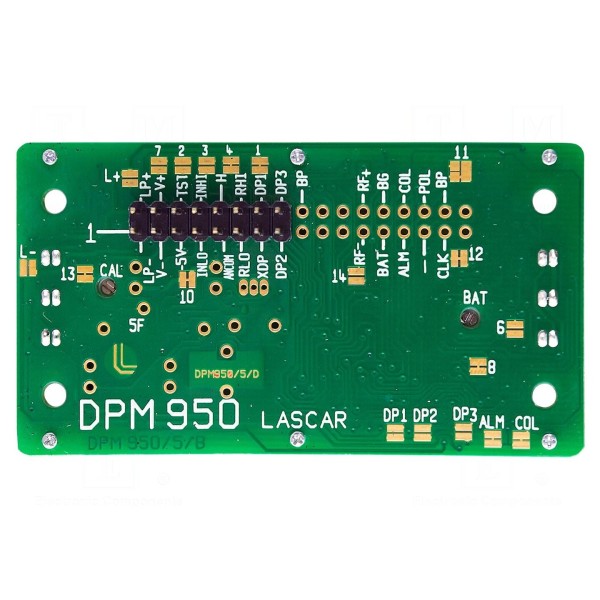

Woltomierz cyfrowy DPM950 przeznaczony jest do montażu panelowego w układach wymagających monitorowania napięcia stałego w zakresie od 0 do 200 mV. Urządzenie wyposażone jest w wyświetlacz LCD o wysokości znaku 19 mm, który oferuje rozdzielczość 3,5 cyfry przy częstotliwości próbkowania wynoszącej 3 razy na sekundę. Dokładność pomiaru określona jest na poziomie ±(0,05% + 1 cyfra), przy zachowaniu liniowości ±1.

Przyrząd charakteryzuje się niskim poborem prądu na poziomie 150 µA i zasilany jest napięciem z zakresu 7,5–14 V DC. Wbudowane funkcje, aktywowane za pomocą zwór, obejmują automatyczną zmianę polaryzacji, automatyczne zerowanie, pomiar napięcia względem masy własnego źródła zasilania oraz sygnalizację wyczerpania baterii i przepełnienia zakresu. Miernik posiada również opcję podświetlenia wyświetlacza zasilanego napięciem 5 V.

Wymiary zewnętrzne urządzenia wynoszą 76x44x13,5 mm, natomiast wymiar otworu montażowego to 71,5x39 mm. Mechaniczny montaż w obudowie odbywa się za pomocą ramki maskującej oraz przykręcanych uchwytów mocujących, a połączenia elektryczne realizowane są poprzez złącze IDC. W zestawie: przykręcana ramka maskująca z szybą, uchwyt montażowy x2, wkręt x4, wtyk żeński IDC 16pin z dociskiem przewodu.
