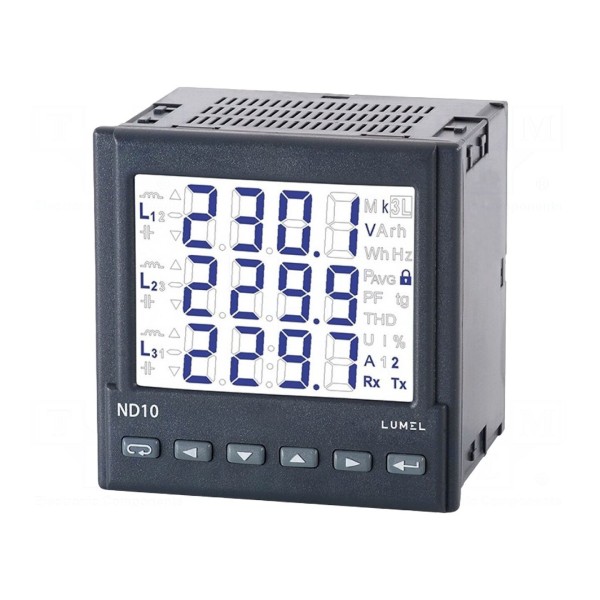

Miernik parametrów sieci LUMEL ND10

Pomiar parametrów sieci 3-fazowej 4-przewodowej, interfejs RS485

Cyfrowy miernik parametrów sieci ND10 służy do pomiaru napięcia AC, prądu AC, mocy czynnej, biernej i pozornej, a także energii elektrycznej oraz częstotliwości. Urządzenie analizuje również współczynnik przesunięcia fazowego oraz wskaźnik THD. Przyrząd przystosowany jest do pracy w sieciach 3-fazowych 4-przewodowych przy napięciu wejściowym 57,7V i prądzie wejściowym 1A, realizując pomiar pośredni z przekładnikiem prądowym.

Dane pomiarowe prezentowane są na wyświetlaczu LCD o przekątnej 3,5 cala. Miernik posiada dwa wyjścia przekaźnikowe oraz jedno wyjście typu OC, a komunikacja zewnętrzna odbywa się poprzez interfejs RS485 z wykorzystaniem protokołu Modbus RTU. Urządzenie pobiera zasilanie bezpośrednio z obwodu pomiarowego.

Konstrukcja przystosowana jest do montażu na panelu, z opcjonalną możliwością instalacji na szynie DIN. Obudowa urządzenia zapewnia klasę szczelności IP65, co umożliwia pracę w zakresie temperatur od -20 do 55°C. Wymiary urządzenia wynoszą 96x96x77mm.
