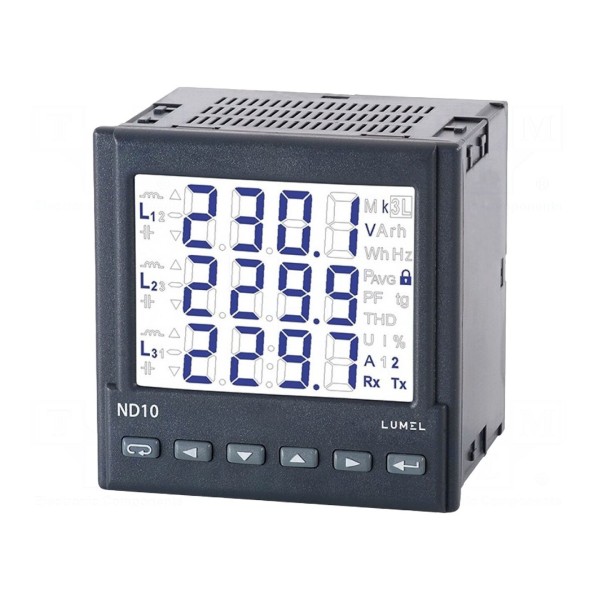

Miernik parametrów sieci LUMEL ND10 21100E1

Pomiar parametrów sieci 3-fazowej 4-przewodowej, interfejs RS485

Cyfrowy miernik parametrów sieci LUMEL ND10 21100E1 przeznaczony jest do monitorowania obwodów w układach 3-fazowych 4-przewodowych. Urządzenie umożliwia pomiar szeregu wielkości elektrycznych, w tym napięcia AC, prądu AC, mocy czynnej, biernej i pozornej, częstotliwości, energii elektrycznej czynnej i biernej oraz współczynnika przesunięcia fazowego (DPF) i THD. Pomiar prądu odbywa się w sposób pośredni z wykorzystaniem przekładnika prądowego 5A, przy napięciu wejściowym 57,7V.

Konstrukcja miernika oparta jest na wyświetlaczu LCD o przekątnej 3,5 cala, co zapewnia czytelność prezentowanych danych pomiarowych. Urządzenie wyposażono w interfejs RS485 z obsługą protokołu Modbus RTU, a także dwa wyjścia przekaźnikowe oraz wyjście typu OC. Zasilanie miernika realizowane jest bezpośrednio z obwodu pomiarowego, co upraszcza instalację w systemach elektroenergetycznych.

Obudowa o wymiarach 96x96x77 mm spełnia wymagania klasy szczelności IP65, co pozwala na pracę w wymagających warunkach środowiskowych w zakresie temperatur od -20 do 55°C. Urządzenie przeznaczone jest do montażu panelowego, z opcjonalną możliwością instalacji na szynie DIN.
