Miernik: parametrów sieci LUMEL ND10 23100E1

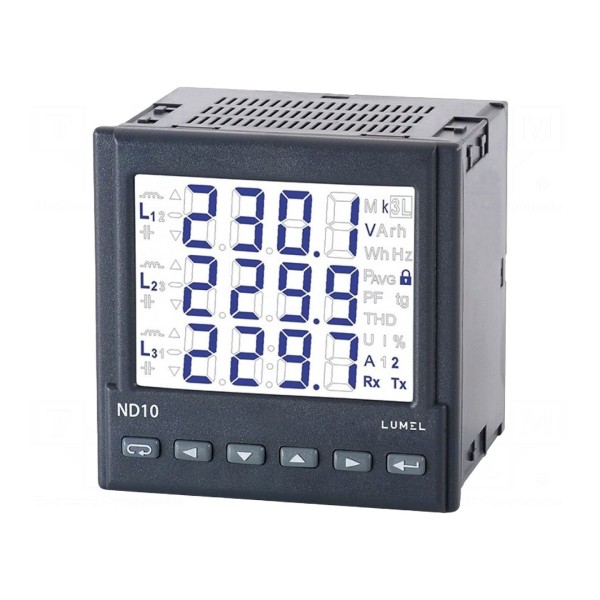

Miernik parametrów sieci LUMEL ND10

Pomiar parametrów sieci 3-fazowej 4-przewodowej, interfejs RS485

Cyfrowy miernik parametrów sieci LUMEL ND10 przeznaczony jest do monitorowania układów 3-fazowych 4-przewodowych. Urządzenie realizuje pomiar napięcia AC, prądu AC, częstotliwości oraz mocy czynnej, biernej i pozornej. Dodatkowo umożliwia wyznaczanie wartości energii elektrycznej czynnej i biernej, THD oraz współczynnika przesunięcia fazowego (DPF). Pomiar prądu odbywa się pośrednio z wykorzystaniem zewnętrznego przekładnika 5A, przy maksymalnym napięciu wejściowym 290V.

Konstrukcja urządzenia przewiduje montaż panelowy, z możliwością opcjonalnej instalacji na szynie DIN. Wyświetlacz LCD o przekątnej 3,5 cala zapewnia czytelny odczyt parametrów pracy w szerokim zakresie temperatur od -20 do 55°C. Obudowa miernika charakteryzuje się stopniem ochrony IP65, co zabezpiecza elektronikę przed czynnikami zewnętrznymi w miejscu montażu.

Miernik wyposażony jest w interfejs RS485 obsługujący protokół komunikacyjny Modbus RTU, co umożliwia integrację z systemami zarządzania energią. W zakresie sterowania i sygnalizacji urządzenie oferuje dwa wyjścia przekaźnikowe oraz jedno wyjście typu OC. Całość charakteryzuje się kompaktowymi wymiarami zewnętrznymi wynoszącymi 96x96x77mm, a zasilanie realizowane jest bezpośrednio z obwodu pomiarowego.

Miernik: parametrów sieci LUMEL ND10 23100E1
