Generator laboratoryjny: funkcyjny, arbitralny OWON AG1022F

Generator funkcyjny OWON AG1022F

Generator laboratoryjny 2 kanały, 25MHz, próbkowanie 125Msps

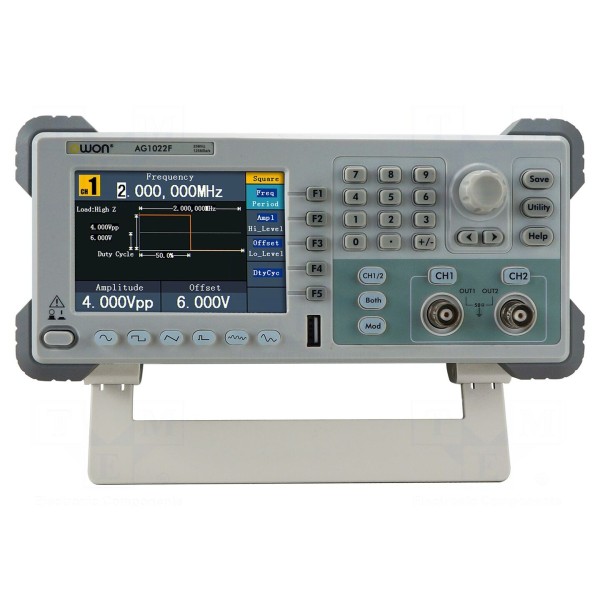

Generator laboratoryjny OWON AG1022F to dwukanałowe urządzenie wykorzystujące technologię Direct Digital Synthesized (DDS), oferujące maksymalną częstotliwość przebiegu 25MHz. Urządzenie obsługuje szeroki wachlarz przebiegów, w tym: sinus, prostokątny, impuls, ramp, szum oraz przebiegi arbitralne. Rozdzielczość pionowa wynosi 14bit, a długość rekordu pamięci 8kpts przy próbkowaniu 125Msps. Zakres częstotliwości pracy zależy od rodzaju przebiegu i wynosi do 25MHz dla przebiegu sinus oraz do 10MHz dla przebiegu arbitralnego.

Urządzenie wspiera zaawansowane funkcje modulacji, takie jak AM, FM, PM, FSK, burst oraz funkcję przemiatania. Zintegrowany licznik częstotliwości rozszerza możliwości pomiarowe przyrządu. Konstrukcja opiera się na wyświetlaczu LCD o przekątnej 4,3" i rozdzielczości 480x320 pikseli. Komunikację z systemami zewnętrznymi umożliwia interfejs USB, a urządzenie zapewnia obsługę protokołu SCPI oraz jest kompatybilne z oprogramowaniem LabVIEW.

Wymiary obudowy wynoszą 235x110x295mm. Zasilanie dostosowano do standardu europejskiego. W zestawie: kabel USB, kabel zasilający, przewód BNC-BNC.
