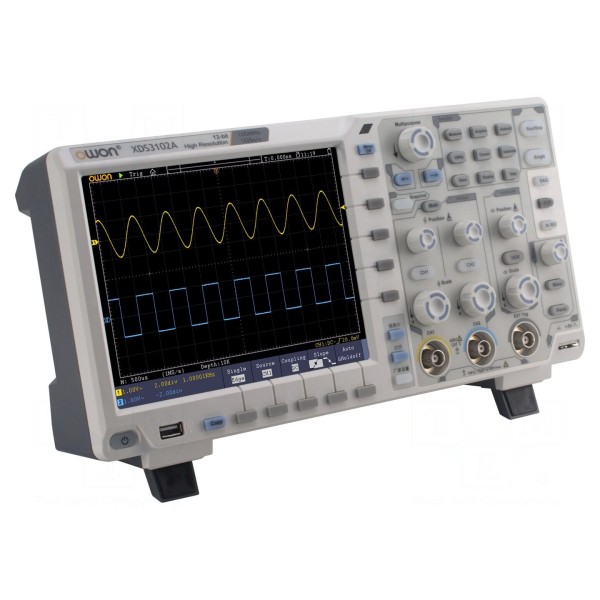

Oscyloskop cyfrowy OWON XDS3102A/B

Oscyloskop 100MHz, 2 kanały, próbkowanie 1Gsps, rozdzielczość 12bit

Cyfrowy oscyloskop o paśmie 100MHz wyposażony w 2 kanały pomiarowe. Urządzenie oferuje próbkowanie na poziomie 1Gsps oraz długość rekordu pamięci wynoszącą 40Mpts. Rozdzielczość pionowa 12-bitowa oraz czułość wejściowa w zakresie 1mV/dz do 10V/dz umożliwiają precyzyjną analizę sygnałów. Impedancja wejściowa wynosi 1MΩ/15pF, a maksymalne napięcie wejściowe to 300V.

Oscyloskop posiada 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x600 z panelem dotykowym. Urządzenie obsługuje liczne tryby wyzwalania, w tym CAN, I2C, SPI, RS232/UART, pulse, runt, slope oraz sygnały video. Dodatkowe funkcje obejmują licznik częstotliwości, analizę protokołów, funkcję AUTOSET, operacje matematyczne (dodawanie, odejmowanie, mnożenie, dzielenie, FFT) oraz pomiar kursorowy.

Urządzenie zasilane jest napięciem 100...240V AC lub poprzez akumulator Li-Ion 3,7V, przy poborze mocy 15W. Komunikację zapewniają złącza USB, RJ45, VGA oraz AV. Wymiary zewnętrzne wynoszą 340x177x90mm. Oprogramowanie jest kompatybilne z LabVIEW, a pamięć urządzenia pozwala na zapis 100 pomiarów. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
