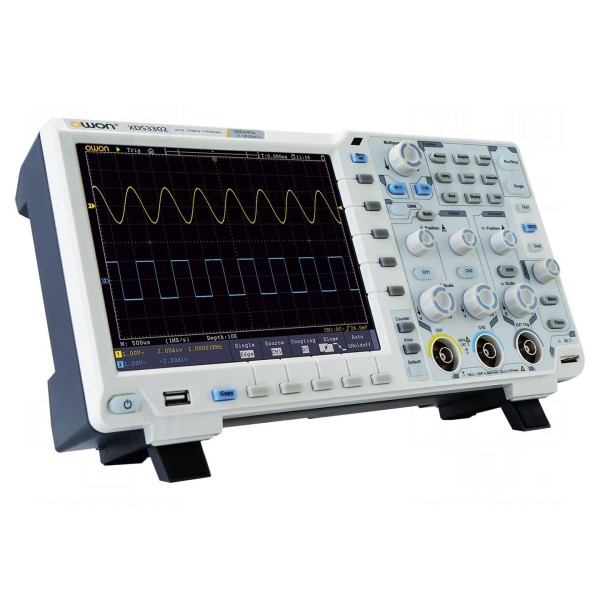

Oscyloskop cyfrowy OWON XDS3302/B

Oscyloskop 300MHz, 2 kanały, próbkowanie 2,5Gsps, wyświetlacz 8"

Cyfrowy oscyloskop o paśmie 300MHz oferuje dwa kanały pomiarowe z maksymalną częstotliwością próbkowania 2,5Gsps. Urządzenie wyposażono w długość rekordu pamięci 40Mpts oraz rozdzielczość pionową 8bit. Parametry wejściowe obejmują impedancję 1MΩ/15pF, czułość w zakresie 1mV/dz...10V/dz oraz maksymalne napięcie wejściowe 300V. Czas narastania wynosi ≤1,17ns, a dostępne sprzężenie wejścia to AC, DC oraz GND.

Przyrząd posiada 8-calowy wyświetlacz LCD TFT o rozdzielczości 800x600 z panelem dotykowym. Urządzenie wspiera szeroki zakres trybów wyzwalania, takich jak CAN, I2C, SPI, RS232/UART, sygnał video oraz wyzwalanie zboczem, impulsem czy timeoutem. Funkcje matematyczne obejmują dodawanie, odejmowanie, mnożenie, dzielenie oraz FFT, a wbudowany licznik częstotliwości i pomiary kursorami rozszerzają możliwości analizy sygnałów. Obsługiwana jest również analiza protokołów komunikacyjnych oraz oprogramowanie LabVIEW.

Zasilanie realizowane jest poprzez napięcie sieciowe 100...240V AC lub wbudowany akumulator Li-Ion 3,7V. Urządzenie o wymiarach 340x177x90mm posiada złącza RJ45, USB, VGA oraz AV. W zestawie: instrukcja obsługi, kabel USB, kabel zasilający, sonda oscyloskopowa (1 na kanał) oraz stroik.
